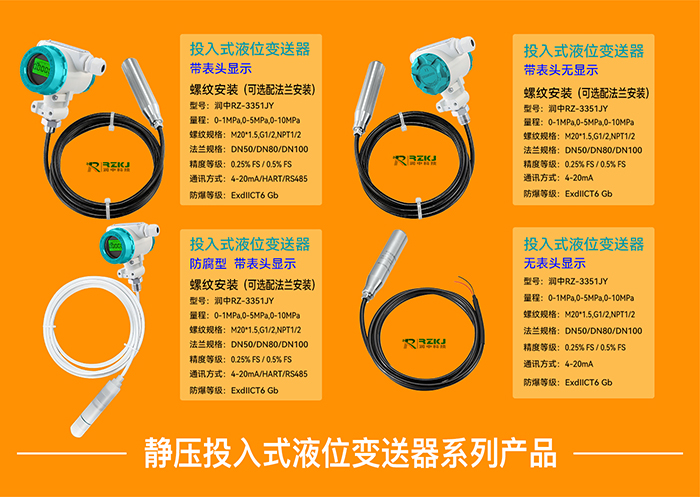

投入式液位變送器

一、工作原理

靜壓投入式液位變送器核心基于流體靜力學原理，即液體中某一點的靜壓力與該點到液面的高度及液體密度成正比，變送器通過將帶隔離膜片的壓力敏感元件（常用擴散硅或陶瓷電容材質）直接投入被測液體中，敏感元件感知所在深度的液體靜壓后，將壓力信號轉換為微弱電信號。為消除大氣壓變化對測量精度的影響，設備通常配備通氣電纜或內置透氣膜，將大氣壓力引導至敏感元件參考端，使傳感器僅測量液柱產生的凈壓力。微弱電信號經內部放大器放大后，再通過溫度補償電路修正因溫度變化導致的液體密度波動誤差，*終經線性校正轉換為 4-20mA 電流信號、0-5/10V 電壓信號或 RS485、HART 等標準信號，傳輸至顯示儀表或 PLC、DCS 控制系統，實現液位高度的實時計算與反饋。

二、產品特點

1. 安裝便捷，適配性強：無需對被測容器進行復雜開孔改造，可通過直投式、法蘭式或螺紋式安裝，直接將探頭投入液體中即可使用，尤其適合現有容器改造和深井、大型儲罐等特殊場景；部分型號配備帶鋼絲編織層的專用防水電纜，兼具信號傳輸與承重功能，安裝靈活度高。   2. 測量**，穩定性優：采用進口隔離型擴散硅或陶瓷電容敏感元件，測量精度可達 0.1%~0.5%FS，滿度、零位長期穩定性可達 0.1%FS/年；內置溫度補償元件（如熱敏電阻），可在 -40℃~80℃（常規）或更高溫度范圍（高溫型可達 150℃）內修正誤差，溫度飄移低于 0.1%FS。       3. 環境耐受，可靠性高：探頭采用 304/316L 不銹鋼、鈦合金或聚四氟乙烯（PTFE）等材質，可適配水、油、污水、強酸強堿等多種介質；防護等級達 IP68，支持長期水下浸泡，部分型號具備 Ex ia 本安型、Ex d 隔爆型防爆等級，可適應振動、電磁干擾、易燃易爆等惡劣工業環境。4. 結構簡約，維護成本低：采用固態結構，無可動部件，有效避免機械磨損，使用壽命長；具備反向保護、限流保護電路，安裝時正負極接反不會損壞設備，異常時自動限流在 35mA 以內，日常基本無需維護，僅需定期校準即可。      5. 信號靈活，適配自動化需求：支持模擬信號（4-20mA、0-5/10V）和數字信號（RS485、HART）輸出，可直接接入 PLC、DCS 系統或物聯網平臺；部分帶顯示型集成 LCD 屏，可實時顯示液位數值，方便現場調試與讀數。

三、主要場景

1. 水處理與環保行業：**應用于污水處理廠調節池、沉淀池、自來水廠清水池、地下水監測井、城市河道及水庫水位監測；憑借 IP68 防護等級和抗淤泥堵塞設計，可長期穩定監測污水、清水液位，聯動排水泵站實現自動啟停，為防汛調度和水資源管理提供數據支持。          2. 石油化工與能源行業：適用于原油儲罐、成品油罐、酸堿儲罐、反應釜等設備的液位測量；防腐型探頭可耐受酸堿、有機溶劑等腐蝕性介質，防爆型產品適配油田、油庫等易燃易爆環境，有效防止介質溢出或泄漏，保障生產安全。          3. 工業制造與過程控制：用于鍋爐水位監測、冷卻水箱液位控制、化工反應罐液位追蹤、電鍍槽液位管理等；通過**測量液位，實現生產過程的自動化調控，避免因液位異常導致設備損壞或產品質量問題，適配 -40℃~150℃、常壓至 2.5MPa 等不同工況需求。          4. 農業與水利工程：應用于農業灌溉水渠、蓄水池、水產養殖池、地?zé)峋槐O(jiān)測；可搭配太陽能供電和無線傳輸模塊（如 LoRa），實現偏遠區域液位遠程監測，優化水資源分配，保障灌溉和養殖生產穩定。          5. 食品飲料行業：用于牛奶儲罐、啤酒發酵罐、飲料調配罐等液位監測；衛生級材質（如 PP 材質）符合 FDA/3A 標準，支持 CIP/SIP 清洗，避免介質污染，確保食品飲料生產過程的衛生與合規性。
