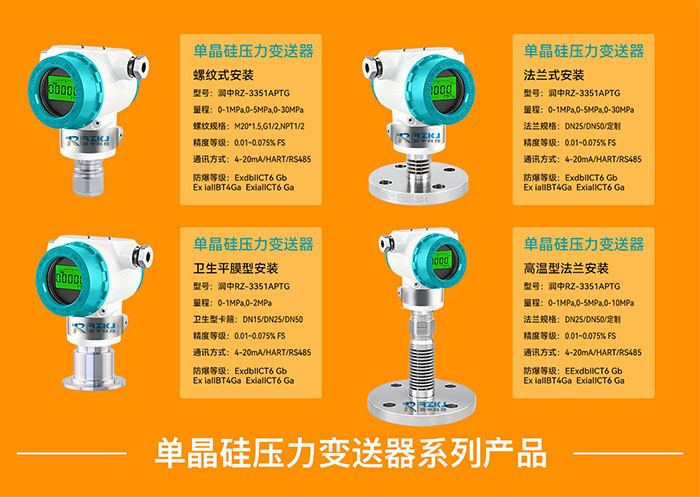

單晶硅壓力變送器

單晶硅壓力變送器工作原理

單晶硅壓力變送器是基于單晶硅材料的**壓阻效應，實現壓力信號到標準工業電信號的線性轉換，本質是 “壓力→機械形變→電阻變化→數字化電信號” 的高效傳遞過程。其核心部件為單晶硅敏感芯片，該芯片采用單晶硅晶格結構（無缺陷、均勻性**），內置由壓敏電阻組成的惠斯通電橋，初始狀態下電橋平衡，輸出穩定基準信號。

當被測介質（氣體 / 液體）通過安裝接口作用于隔離膜片，膜片將壓力均勻傳遞至單晶硅芯片，壓力驅動芯片產生微米級彈性形變，引發壓敏電阻的電阻率呈線性變化，進而打破惠斯通電橋平衡，輸出與壓力大小成正比的毫伏級微弱電壓信號。由于單晶硅的晶格穩定性，電阻變化的線性度、重復性遠優于擴散硅，溫漂系數低至 10??/℃，天然具備抗溫度干擾能力。

信號流轉中，微弱電壓信號經高精度信號處理模塊，完成放大、濾波及數字化溫度補償（進一步抵消環境誤差），隨后通過 A/D 轉換將模擬信號轉化為數字信號，*終輸出工業通用的 4-20mA 電流信號或 0-10V 電壓信號，部分智能型號還可通過 HART/Profibus 協議實現遠程校準與數據傳輸。

該變送器無機械傳動部件，依賴單晶硅的物理特性實現直接轉換，兼具響應速度快（≤1ms）、測量精度高（常規 ±0.02% FS~±0.1% FS）、長期穩定性強的優勢，適配高溫、高壓、寬溫域等復雜工業工況，**應用于精密計量、高端過程控制等場景。
