導波雷達料位計物位計

導波雷達料位計物位計是一種基于微波導波技術的高精度物位儀表，適用于化工、石油、電力等行業，可測液體、固體顆粒 / 粉末料位，能應對高溫、高壓、強粉塵、強腐蝕等復雜工況，解決傳統料位計精度低、易損壞問題。

一、產品簡介

核心通過 “導波桿 / 纜 / 管” 定向傳輸微波信號，避免傳統非接觸雷達的信號干擾，復雜工況適應性更強。

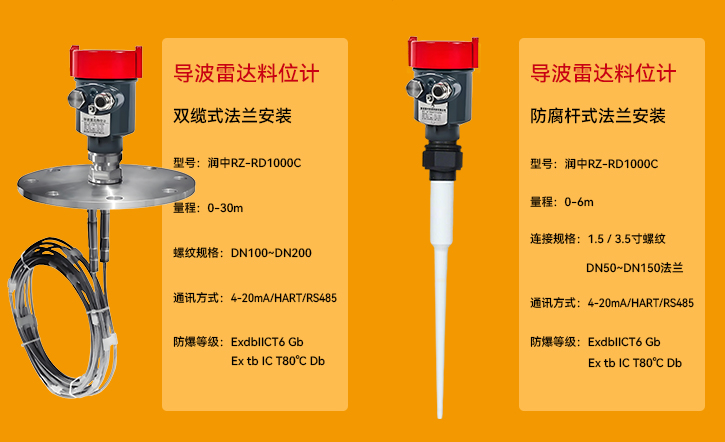

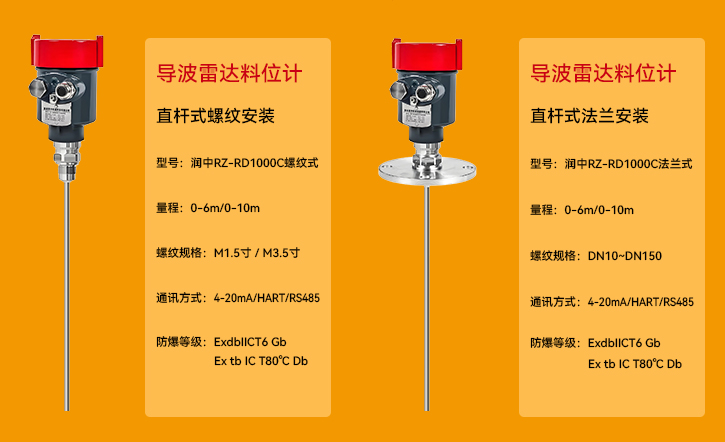

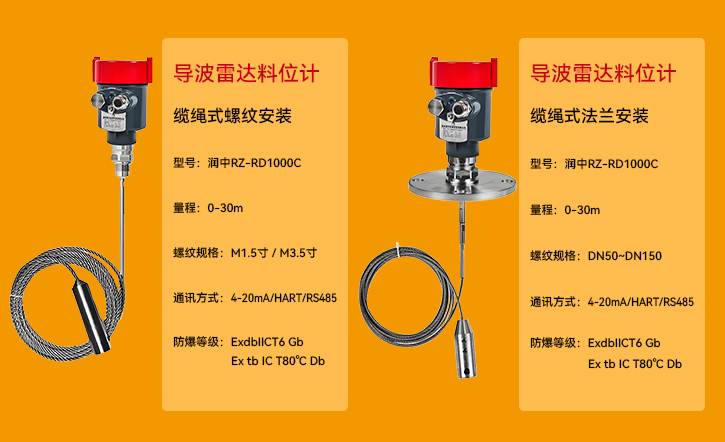

◆ 核心構成：含發射單元（產 6GHz/26GHz 微波）、導波元件（桿適液體 / 低粘介質，纜適固體 / 高粘介質，管適強攪拌 / 易掛料場景）、接收單元（轉反射信號為電信號）、信號處理單元（算時差得料位，輸 4-20mA/RS485 信號）。

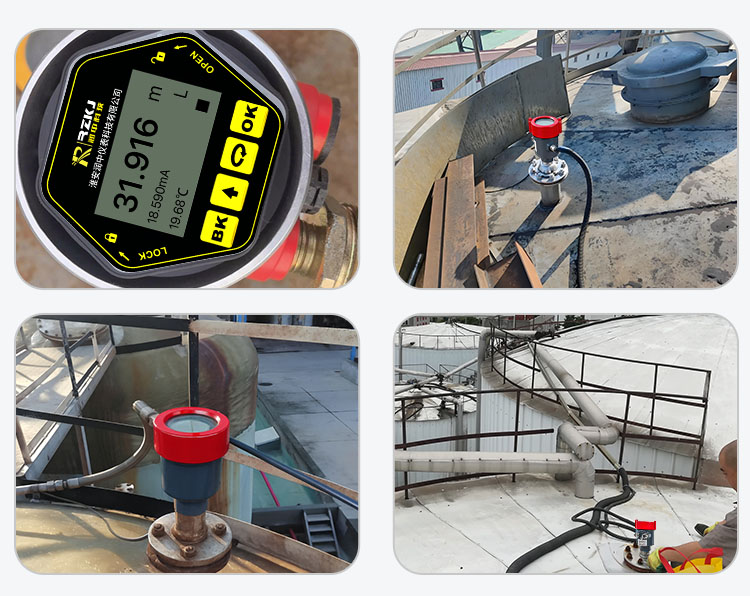

◆ 適用場景：液體（原油、酸堿溶液等）、固體（煤炭、谷物等）；工況覆蓋 - 200℃~800℃、真空～40MPa，及強粉塵、強腐蝕環境。

二、工作原理

◆ 基于微波反射原理，核心是微波沿導波元件定向傳輸：

◆ 發射單元產高頻微波脈沖，沿導波元件向下傳輸；

◆ 微波到介質表面，因介質與氣相介電常數差異，部分反射形成反射波；

◆ 反射波沿導波元件返回，被接收單元捕獲并轉電信號；

◆ 信號處理單元算 “發射 - 接收” 時差（Δt），按 “料位高度 =(微波速度 ×Δt)/2” 得出數據。

三、產品特點

◆ 高精度抗干擾：定向傳輸微波，不受粉塵、攪拌等影響，誤差≤±0.1% 滿量程，不受介質密度、粘度、溫壓變化影響，無需頻繁校準；

◆ 工況適應性廣：溫度 - 200℃~800℃（依材質，如 316L 適 - 40℃~200℃），壓力真空～40MPa，導波元件可選 316L、哈氏合金等耐腐材質；

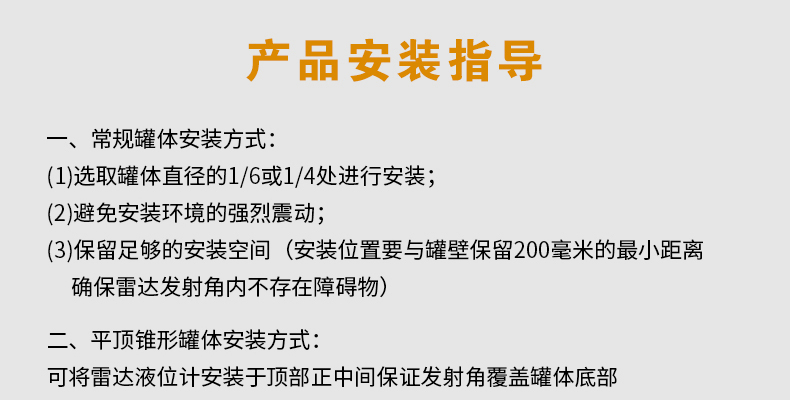

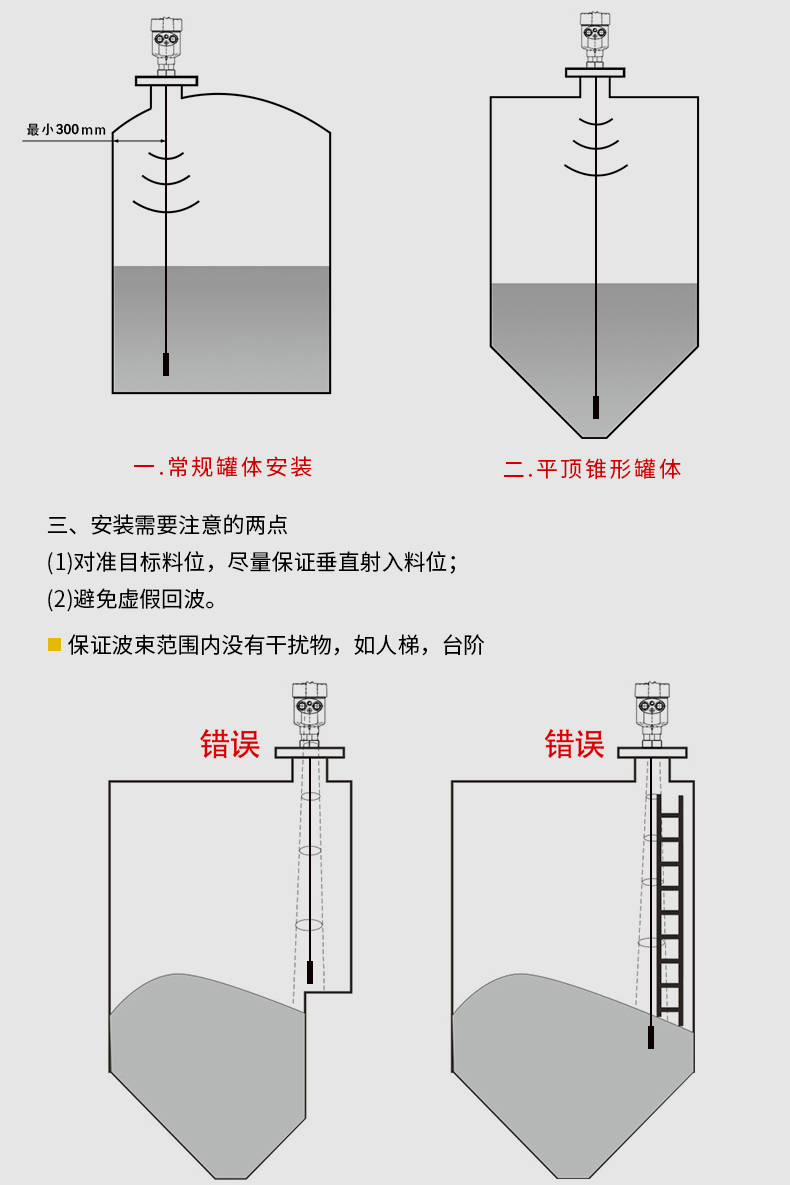

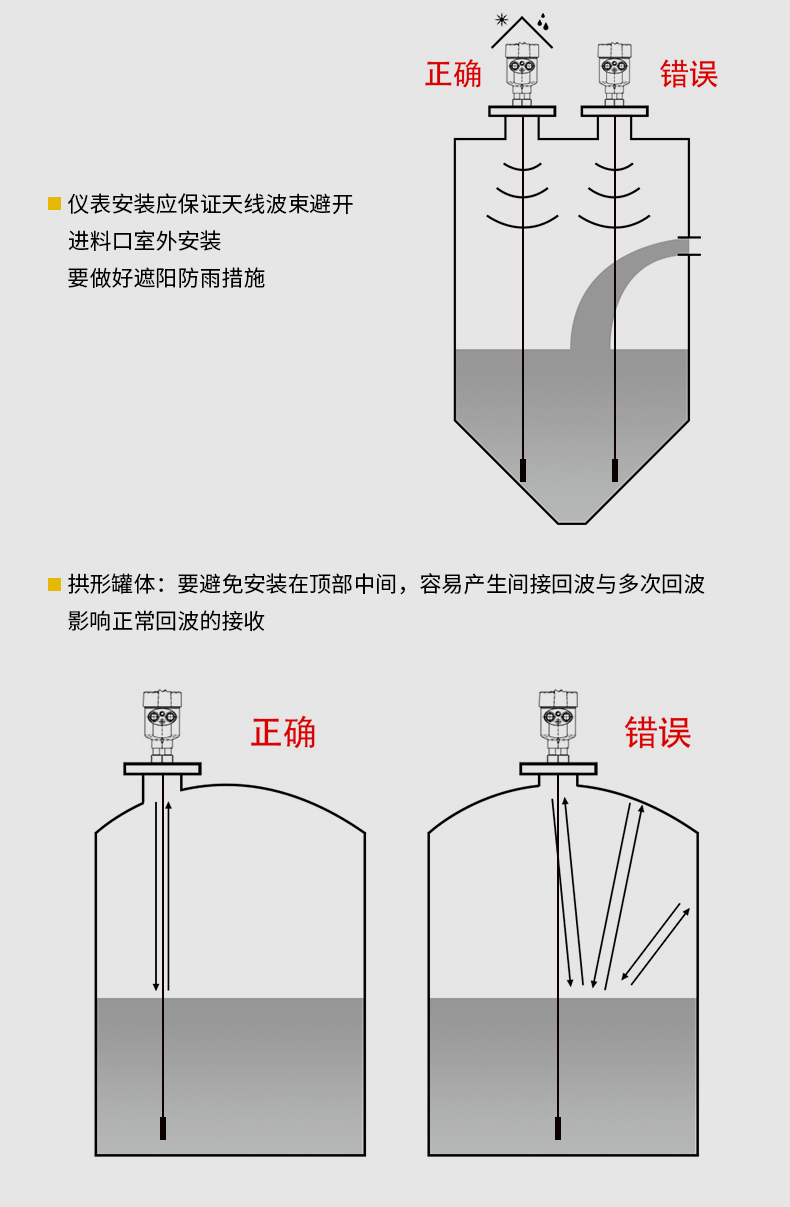

◆ 安裝維護簡便：頂裝（法蘭 / 螺紋）、側裝靈活，無機械運動部件，避免磨損卡堵，壽命≥5 年；

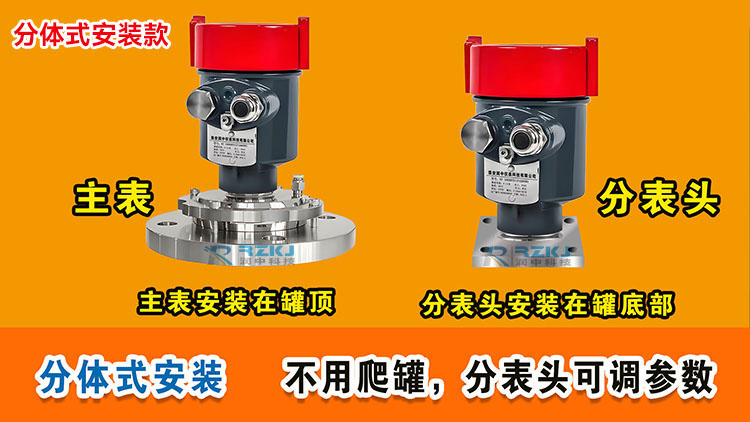

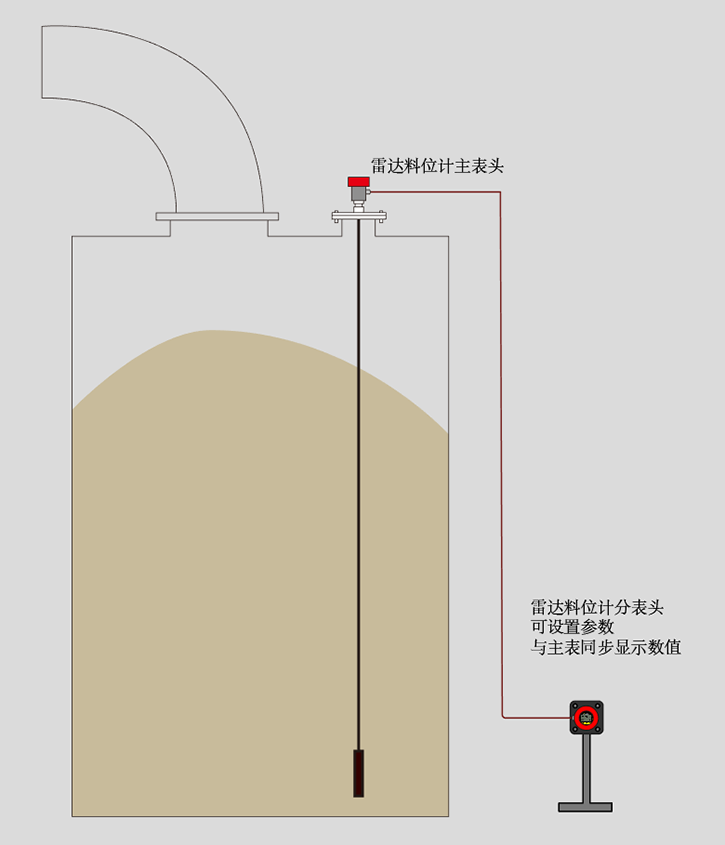

◆ 功能易用：支持連續測量、定點報警，輸出 4-20mA/RS485 信號，部分帶 LCD 屏和按鍵，可現場設參。

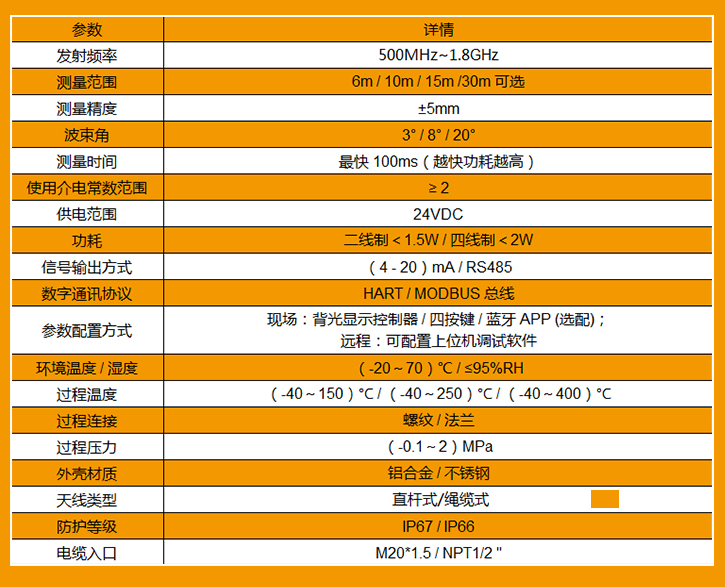

四、技術參數

◆ 測量范圍：液體（導波桿）0.1m~6m；固體（導波纜）0.1m~30m（部分長纜達 60m）；

◆ 測量精度：±0.1% 滿量程，重復精度 ±0.05% 滿量程；

◆ 微波頻率：常用 6GHz（兼顧穿透性與精度）、26GHz（小量程高精度）；

◆ 介質要求：介電常數≥1.8（低介電常數需選增強型）；

◆ 溫度范圍：環境 - 40℃~60℃；介質 - 200℃~800℃（316L≤200℃，哈氏合金≤400℃，高溫陶瓷≤800℃）；

◆ 壓力范圍：真空（-0.1MPa）~40MPa（法蘭等級可選 PN10/25/40 或 ANSI 150/300/600）；

◆ 輸出信號：模擬信號 4-20mA DC（負載≤750Ω）；數字信號 RS485（Modbus RTU）、HART（智能型）；可選 2 路繼電器報警輸出；

◆ 供電電源：24V DC（±10%），部分支持 220V AC（50/60Hz）；

◆ 防護 / 防爆等級：外殼防護 IP66/IP67（部分 IP68）；防爆等級 Ex d IIC T6 Ga（化工防爆區）、ATEX Zone 0/1/2；

◆ 安裝接口：螺紋（G1?、NPT1?）；法蘭（DN50、DN80，符合 HG/T、ANSI 標準）；

◆ 導波元件材質：導波桿（316L 不銹鋼、哈氏合金 C-276）；導波纜（316L 不銹鋼纜，可選 PTFE 涂層）；外殼（鋁合金噴塑、316L 不銹鋼）。
