淺析橢圓齒輪流量計工作時出現故障類型及解決措施

橢圓齒輪流量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，隨著技術的進步，目前也出現了電子數字顯示的產品類型，并且能夠做到將測量量的信號以4-20mA的標準電源信號輸出，現已**應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點，選用不同的制造材料，可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。在工業原料的貿易結算中有大量的使用。

橢圓齒輪流量計在投入使用之前有一系列的準備工作要做，具體說來有以下幾點必須用戶注意并且落實的：

儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使測量不準，液體內混有氣體時，必須在儀表上游安裝氣體分離器。

管道中的流量不應急劇增加或減少，應避免管道振動、水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。

由于測量高粘度液體時，一般均將液體加熱以降低粘度，然后在管道內流通（既帶保溫夾套型流量計）。當儀表停用后，儀表內充滿的液體因冷卻而變粘，如再要啟用，必須用蒸汽或其他方法在表體外部加熱，從而降低液體的粘度，待儀表內液體粘度降低后才能使用。否則粘液會咬住傳動零件，致使儀表損壞。

被測液體溫度不應高于規定值，否則，儀表不能正常工作，甚至?xí)ㄗ〔粍樱嫈?shù)器部分在高溫下容易損壞。液體溫度變化也會造成粘度影響的附加誤差。

流量超過規定大流量時，橢圓齒輪流量計隨著轉速提高而磨損增加、且壓力損失急劇增加，應避免使用。低于小流量，雖仍能計量，但誤差增大。流量計的起動流量約為大流量的2%，正常工作流量好為大流量的70%-80%。

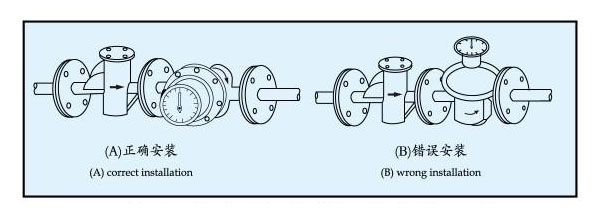

儀表安裝前，管道必須徹底清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。

儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。

每臺儀表出廠時，均用0號柴油在室溫條件下標定，在常溫下，油的粘度約為3mpa.s。如用戶使用的液體粘度與此相差較大時，需進行調正齒輪比或者流量系數。
嚴禁掃線蒸汽和水通過儀表。



具體的故障一覽表如下：

故障現象	原因	措施	備注
橢圓齒輪不轉	1.  管道中有雜物2.        被測液體含雜物多.過濾器損壞.雜物進入表內，齒輪卡住	拆洗儀表及管道，修理過濾器
軸向密封聯軸器漏液	密封填料磨損或缺乏封油	擰緊壓蓋或更換填料，加填密封油
指針轉動不穩定	指針，墊圈有松動或轉動件轉動不靈活	重新緊固，消除不靈活現象
小流量誤差偏負過大	橢圓齒輪與計量箱壁相碰，原因軸承磨損，或計量腔變形	更換軸承，修理變形處的計量腔和齒輪，使轉動靈活，保證所需間隔	修理后要校定
誤差變化較大	流動脈動大或含有氣體	減少脈動或加裝氣體分離器
誤差過大，但不超過±1%	使用期超過，或檢修后間隙等發生變化	重新校驗調整	對于0.2級流量計大小不超過±0.17%
發信無信號	1.        發信塊位置不當 2.        極性接反	重新調整位置，前后左右移動 重新改接，+接紅線，-接黑線

 本文由潤中儀表科技有限公司整理發布。
