正確安裝外夾式超聲波流量計的方法步驟及相關示意圖

在工業生產中的流量計測量，除了正常的固定式的管道類型的流量測量裝置，也經常會遇到一些并不適用于管道安裝，或者是臨時性，機動性的流量測量需求，在這種情況下外夾式超聲波流量計就可以有用武之地了，因為超聲波流量計是一種非接觸式測量儀表，可用來測量不易接觸、不易觀察的流體流量和大管徑流量。它不會改變流體的流動狀態，不會產生壓力損失，且便于安裝，所以受到普遍的歡迎。不過，超聲波流量計的安裝條件較為嚴格，安裝方法的正確與否也對于數據的測量有著重要的影響。以下就為朋友做相關的介紹：

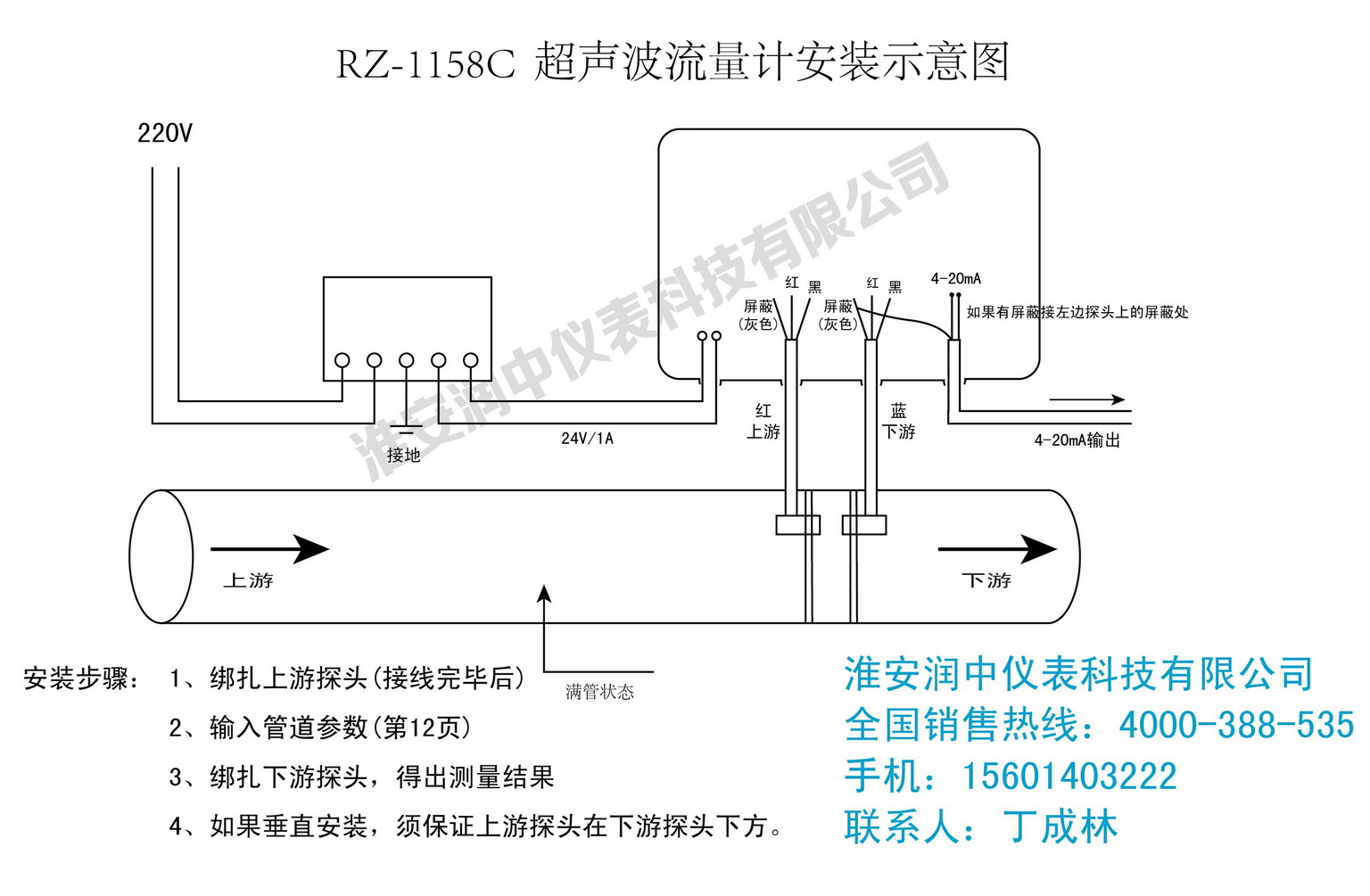

   外夾式傳感器（也就是兩個探頭）的安裝方式在一般的情況下有兩種，分別是V型安裝和Z型安裝。

   Z法DN200mm-6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且保證兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減小。所以，Z法具有信號強度高，運行可靠的特點。

V法DN15mm-200mm的管道優先選用V法，安裝時將外夾式超聲波流量計兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數。

2. 輸入測量參數，得到安裝距離
   在開始測量前需要對流量計進行初始設置，通常是10—26號菜單逐項進行設置（M39菜單備有多種語言可供選擇），設置完成后在M25可以得到傳感器安裝距離，這個距離是指兩傳感器的內邊緣距離，并按此數據安裝傳感器。

3.處理安裝點
   外夾式超聲波流量計傳感器的安裝點有兩個，分為上游傳感器和下游傳感器。在處理這兩個安裝點時，一個安裝點的處理面積和探頭大小差不多即可，另一個安裝點的處理面積應該是探頭大小的2、3倍（以安裝點為中心），以便于調試信號。*先將管外欲安裝傳感器的區域清理干凈，除掉銹跡和油漆。如有防銹層也應去掉，好用打磨機打磨出金屬光澤，再用干凈抹布擦去油污和灰塵。
本文由潤中儀表科技有限公司整理發布。
