液位儀表、流量儀表等自動化儀表故障時標準處理流程(附圖)

     尤其是現代化的化工企業自動化水平越來越高 ，由于石油化工生產操作管道化、流程化、全封閉等特點，生產中的工藝操作與檢測儀表密切相關，自動化儀表的穩定性與可靠的質量在其中非常重要，工藝人員通過檢測儀表顯示的各類工藝參數，諸如反映溫度、物料流量、容器的壓力和液位、原料的成分等來判斷工藝的生產是否正常，產品的質量是否合格，根據儀表的指示加量或減產，甚至停車。

一般情況下儀表指示出現異常情況（指示偏高、偏低，不變化，不穩定等），本身包含兩種因素：

*先是工藝因素，儀表正確的反映出工藝的異常情況；
其二是儀表因素，由于儀表（檢測環境）某一環節出現故障導致工藝參數指示與實際不符。

這兩種因素總是混淆在一起，很難馬上判斷出故障到底出現在哪里。儀表維護人員要提高儀表故障判斷能力，除了對儀表原理、結構、性能特點熟悉外，還需熟悉測量系統中的每一個環節。

同時，對工藝流程及工藝介質的特性、化工設備的特性應有所了解，這能幫助儀表維護人員拓展思路，由助于分析和判斷故障現象。

儀表故障判定思路


◆  ◆  ◆
溫度檢測故障判斷

故障現象：溫度指示不正常，偏高或偏低，或變化緩慢甚至不變化等。

以熱電阻作為測量原件進行說明。

*先是應了解工藝狀況，應詢問工藝人員被測介質的情況及儀表安裝位置，是在氣相還是液相或其他的工藝狀況。

因?yàn)槭钦Ｉa(chǎn)中的故障，不是新安裝的熱電阻，是用可以排除熱阻線極性接反。排除上述因素后可以按下圖的思路進行判斷和檢查。

                        Y表示是   N表示否

溫度儀表系統常見故障處理：



（1）溫度突然增大：此故障多為熱電阻（熱電偶）斷路、接線端子松動、（補償）導線斷、溫度失靈等原因引起，這時需要了解該溫度所處的位置及接線布局，用萬用表的電阻（毫伏）檔在不同的位置分別測量幾組數據就能很快找出原因。

（2）溫度突然減小：此故障多為熱電偶或熱電阻短路、導線短路及溫度失靈引起。要從接線口、導線拐彎處等容易出故障的薄弱點入手，一一排查。現場溫度升高，而總控指示不變，多為測量元件處有沸點較低的液體（水）所致。

（3）溫度出現大幅度波動或快速震蕩：此時應主要檢查工藝操作情況（參與調節的檢查調節系統）。



◆  ◆  ◆
流量檢測故障判斷

故障現象：流量計指示不正常，偏高或偏低，或指示為零、指示波動。

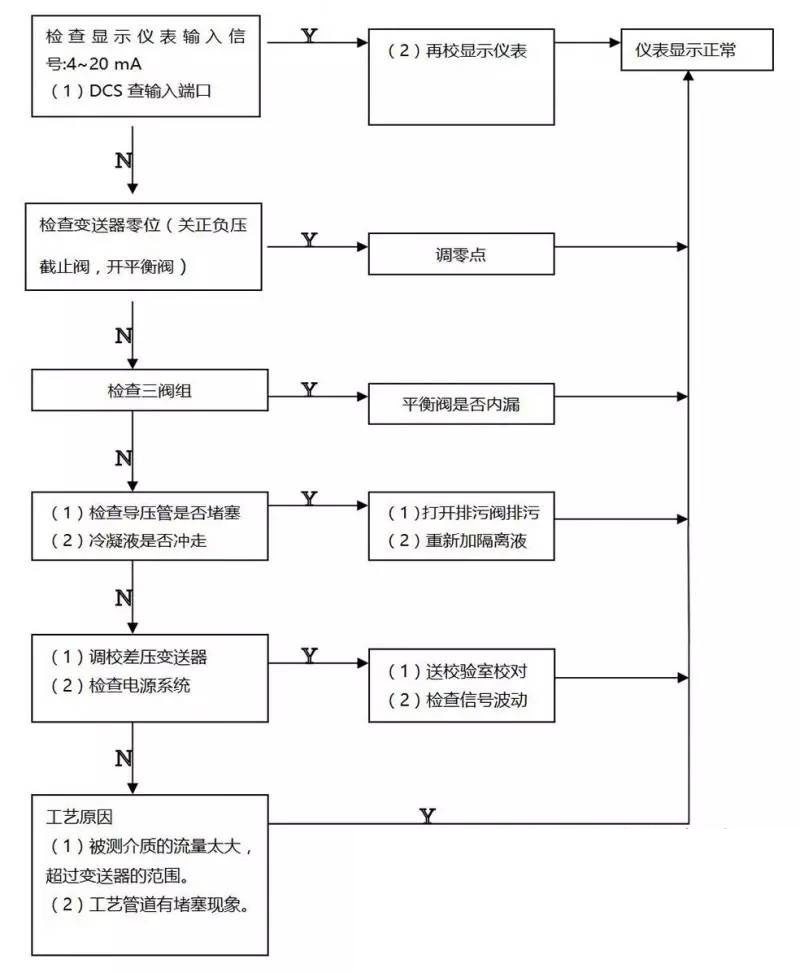

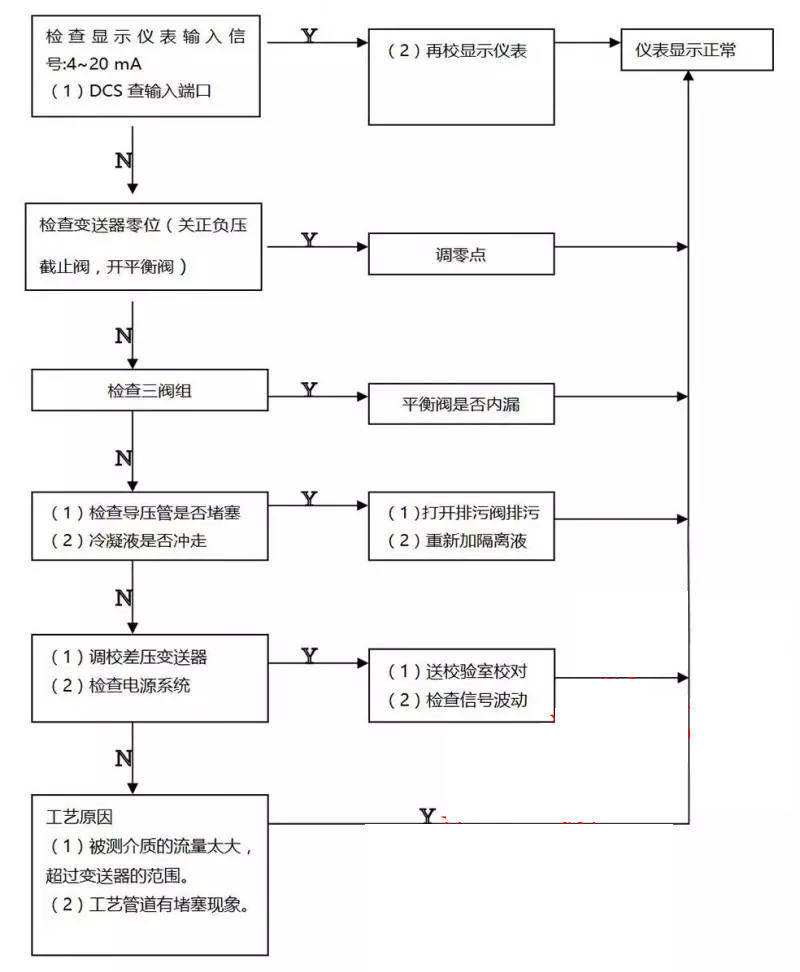

以差壓流量變送器為例（孔板流量計）儀表維護人員在處理故障時，應向工藝操作人員了解情況，了解工藝情況，如被測介質的情況，機泵情況以及工藝流程等。通過對工藝開車情況的詳細了解，故障處理可以按下圖所示思路進行判斷和檢查。

流量儀表系統常見故障處理：


（1）流量指示值?。阂话阌梢韵略蛟斐桑簷z測元件損壞（零點太低。；顯示有問題；線路短路或斷路；正壓室堵或漏；系統壓力低；參與調節的參數還要檢查調節器、調節閥及電磁閥。

（2）流量指示大：主要原因是負壓室引壓系統堵或漏。變送器需要調校的可能不大。

（3）流量波動大：流量參數不參與調節的，一般為工藝原因；參與調節的，可檢查調節器的PID參數；帶隔離罐的參數，檢查引壓管內是否有氣泡，正負壓引壓管內液體是否一樣高。


◆  ◆  ◆
壓力檢測故障判斷

故障現象：某泵出口指示不正常，偏高或偏低，或指示為零或不變化。

以電動壓力變送器為例。

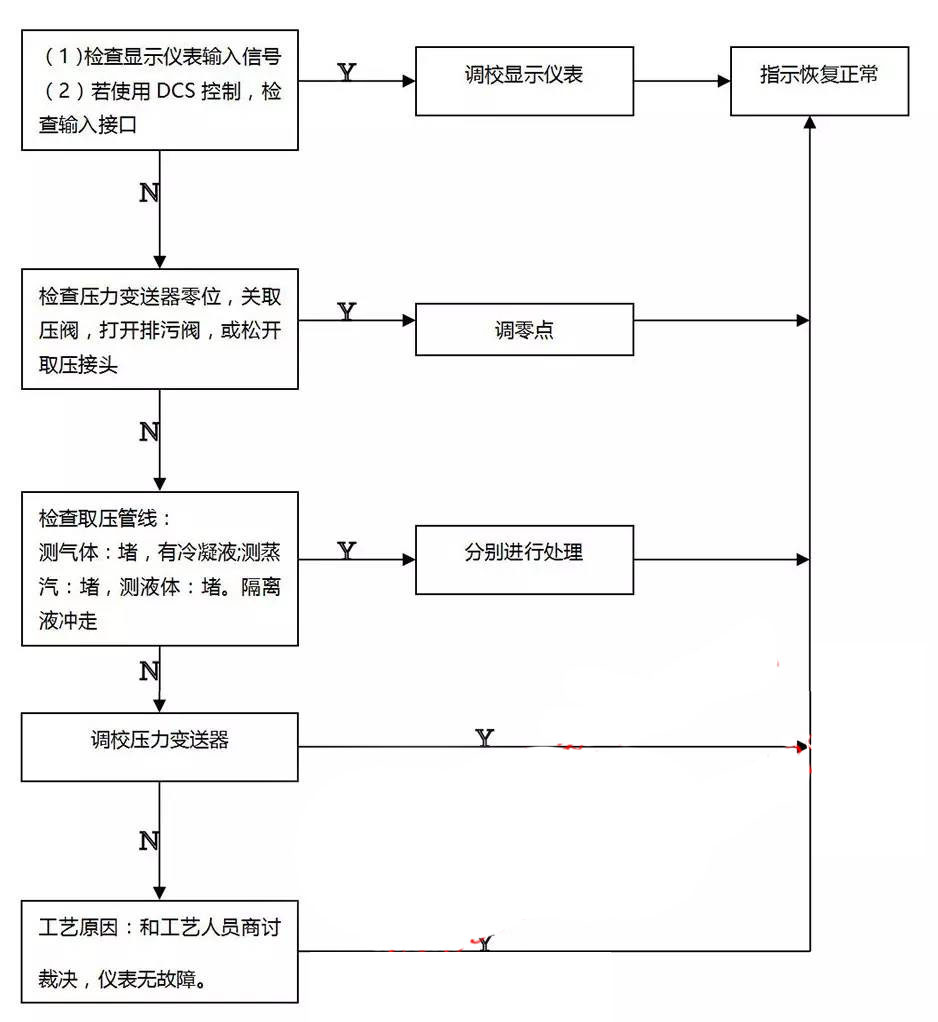

*先應了解被測介質是氣體還是液體，了解工藝開車情況和簡單工藝流程，根據對工藝情況的了解和儀表故障現象來進行儀表故障判斷和處理。有關故障判斷及處理可按下圖的思路來進行檢查。

壓力儀表系統常見故障處理：



（1）壓力突然變小、變大或指示曲線無變化：此時應檢查變送器引壓系統，檢查根部閥是否堵塞、引壓管是否暢通、引壓管內部是否有異常介質、排污絲堵及排污閥是否泄漏等。冬季介質凍也是常見現象。變送器本身故障可能性很小。

（2）壓力波動大：這種情況*先要與工藝人員結合，一般是由操作不當造成的。參與調節的參數要主要檢查調節系統。

◆  ◆  ◆
液位檢測故障判斷

故障現象：液位指示不會變化，偏高或偏低，或無指示。

以雙法蘭液位變送器為檢測儀表。

*先要了解工藝狀況、工藝介質，被測對象是原穩塔、還是儲罐(槽)、反應器。用雙法蘭液位變送器測量液位，往往同時配置就地顯示液位計，工藝操作人員以就地顯示液位計為參照判斷差壓式液位變送器所測量值指示偏高或偏低，因?yàn)榫偷仫@示液位計比較直觀。

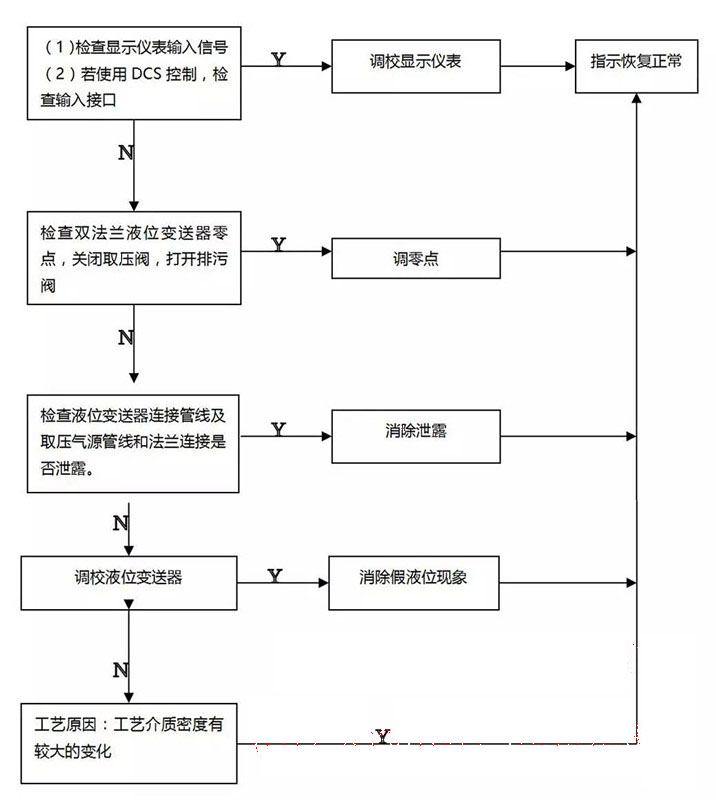

而儀表維護人員應根據工藝狀況和儀表故障現象進行判斷和檢查。有關液位(物位)檢測故障判斷思路可以參照下圖進行。

 液位儀表系統常見故障處理：



（1）液位突然變大：主要檢查變送器負壓室引壓系統是否堵、泄漏、集氣、缺液等。

灌液的具體方法是：
按照停表順序先停表；
關閉正負壓根部閥；
打開正負壓排污閥泄壓；
打開雙室平衡容器灌液絲堵；
打開正負壓室排污絲堵；此時液位指示大。
關閉排污閥；
關閉正負壓室排污絲堵；
用相同介質緩慢灌入雙室平衡容器中，此時微開排污絲堵排氣；
直至灌滿為止，此時打開正壓室絲堵，變送器指示應回零位。

然后按照投表順序投用變送器。

（2）液位突然變?。褐饕獧z查正壓室引壓系統是否堵、漏、集氣、缺液、平衡閥是否關死等。

檢查引壓系統是否暢通的具體方法是停變送器，開排污閥，檢查排污情況(不能外泄的介質除外)。

（3）總控室指示與現場液位不相符：*先判斷是不是現場液位計故障，此時可以人為增大或降低液位，根據現場和總控指示情況具體分析問題原因（現場液位計根部閥關閉、堵塞、外漏易引起現場指示不準）。

可以通過檢查零點、量程、灌液來恢復液位正常。

如果仍不正常，可通知工藝人員現場監護拆回變送器打壓調校。

（4）液位波動頻繁：*先和工藝人員結合檢查進料、出料情況，確定工藝狀況正常后，可通過調整PID參數來穩定。

具體方法是：調節閥投手動狀態，先調整設定值與測量值一致，使液位波動平穩下來，再慢慢調整調節閥開度，使液位緩慢上升或下降，達到工藝要求，再調整設定值與測量值一致，待參數穩定后調節閥投自動。

◆  ◆  ◆
簡單控制系統故障判斷

故障現象：控制系統不穩定，輸入信號波動大。

以流量簡單控制系統為例，控制系統由雙法蘭液位變送器、單回路調節器和帶電氣閥門定位器的氣動薄膜調節閥組成。

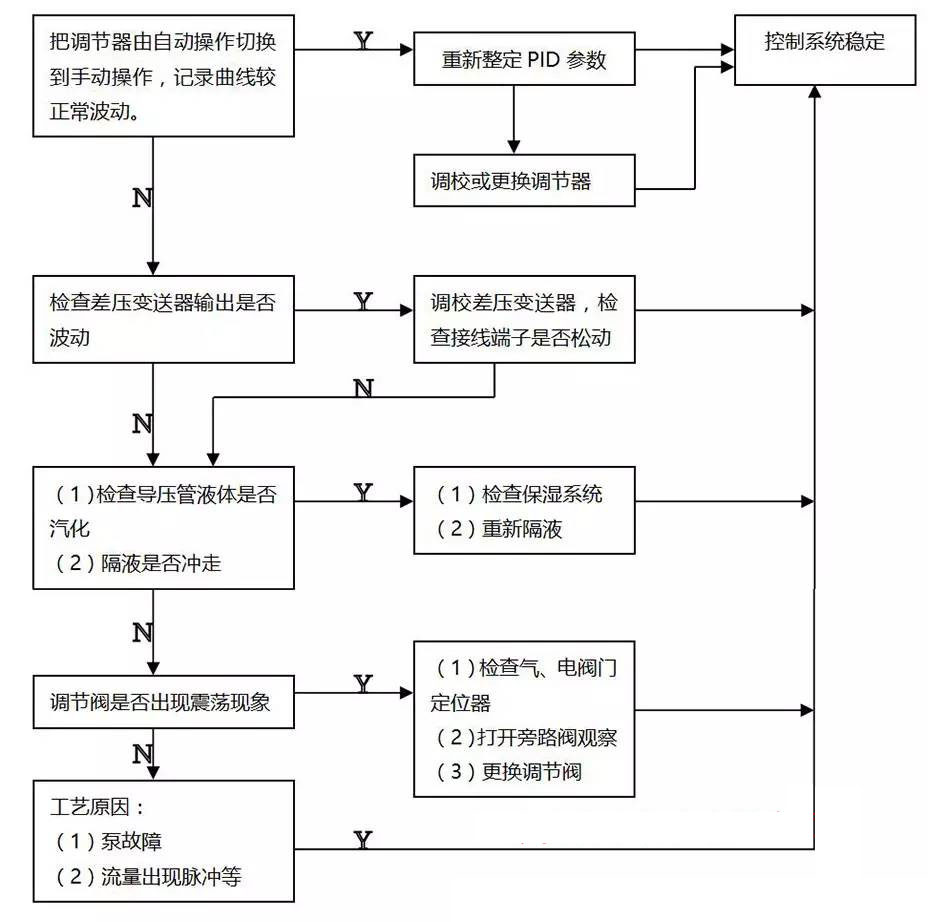

在處理這類故障時，儀表維護人員應很清楚該流量控制系統的組成情況，要了解工藝情況，如工藝介質，簡單工藝流程，是加料流量還是出料流量或是塔的回流量。處理故障步驟詳見下圖。

總之，一旦發現儀表參數有些異常，*先與工藝人員結合，從工藝操作系統和現場儀表系統兩方面入手，綜合考慮，認真分析，特別要考慮被測參數和控制閥之間的關聯，將故障分步分段判定，也就很容易找出問題所在，對癥下藥解決問題。（本文由潤中儀表科技整理發布，如您在使用儀表的過程中遇到任何問題，都可以致電我司的國內銷售服務熱線：0517-86917118，我們會有**人員為您答疑解惑）
