RZ-1158C外夾式超聲波流量計快速安裝指南

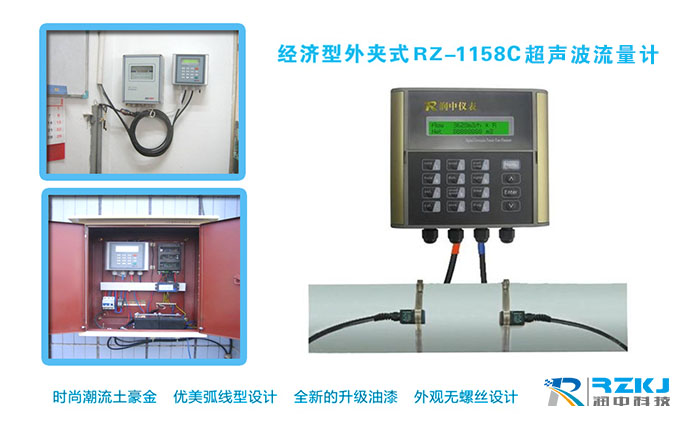

作為一款應用**、通用經濟型、外夾式、時差法超聲波流量計，潤中RZ-1158C外夾式超聲波流量計的安裝方式非常的簡單，不需要破管、不需要停水，就可以讓用戶達到輕松靈活的管道流量測量。同時產品還可以配備**性的安裝夾具，日常幾乎零維護，就可以長期提供可信、無飄移的流量測量。本款外夾式超聲波流量計采用的是的數字相關技術及智能化的自適應的超聲波發射與接收技術，使得本產品的測量穩定性非常地突出，與市場上同類型產品相比較有相當明顯的優勢。值得關注的是本產品使用了申請了國家的聲聚焦技術，產品在連續測量時，在信號接收與品質上得到顯著的增強，是用戶在進行管道流量測量時優先考慮的一款好產品。

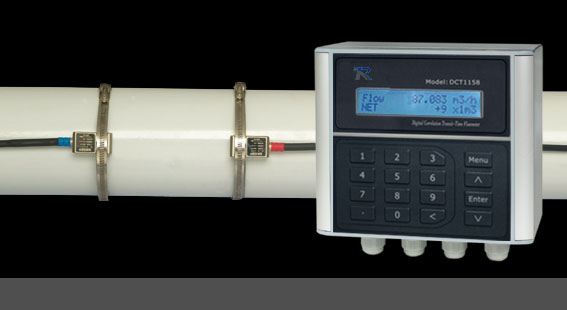

潤中RZ-1158C由變送器、傳感器兩部分組成。外夾式探頭具有安裝簡單，無需破管，現場無需停產等特點。特別適用各種耐壓要求的現場流量測量。這種安裝方式無運動部件，與傳統流量計相比，具有可靠性高，維護率低的顯著特點。

潤中RZ-1158C超聲波流量計采用了的模塊化一體式設計，獨立菜單操作，液晶背光顯示。產品變送器防護等級達到IP65，傳感器防護等級達到IP68，適應于潮濕、浸泡等惡劣環境下的使用。

潤中RZ-1158C外夾式超聲波流量計集合了目前工業場合使用的RS485通訊接口、4-20mA電流信號、脈沖輸出、MODBUS協議，可以構成流量計量管網需求。另外產品可以擴展使用太陽能、雷姆電源、防爆/隔爆等功能模塊，使產品能夠滿足各種應用環境的使用。

快速、簡便、易于使用
潤中RZ-1158C超聲波流量計采用外夾式安裝，在變送器菜單中輸入現場管徑大小、管壁厚、管材、測量介質、探頭安裝方式，即可測算出探頭安裝距離進行安裝。完成產品電氣連接后即可進行測量工作。即使是*先次使用，也可輕松實現測量。


特點：
正、負流量測量，累積流量
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次


一．超聲波流量計變送器電氣連接，如圖：

說明：測量點要選擇前10D、后5D以內的均勻直管段（D為管直徑），超聲波傳感器一般安裝在管的9點、3點鐘位置。應避開6點、12點的位置。





三．安裝與調試

快捷設置將以少的步驟完成超聲波流量計配置（既輸入管道外徑、管道壁厚、管道材料、選擇流體類型、選擇超聲波傳感器安裝方式），從而計算出上下游傳感器的間距、獲得超聲波信號和測量出流體的流量。主要安裝與調試步驟列舉如下：

*先步：

變送器主機上電

二步：

按     MENU   1     1   菜單輸入管道外徑。

第三步：

按   MENU   1     2   菜單輸入當前管道壁厚。

第四步：

按   MENU   1     4   菜單選擇當前管道材料類型。

第五步：

按   MENU   2     0   菜單選擇當前流體類型。

第六步：

按   MENU   2     4   菜單選擇當前超聲波傳感器安裝方式。

第七步：

按   MENU   2     5   菜單查看當前超聲波傳感器安裝間距。

第八步：

根據計算出超聲波傳感器間距進行管道上實際安裝。

8．1管道上選點定位打磨

8．2傳感器涂抹耦合劑及管扎固定超聲波傳感器

第九步：

按   MENU   9     0   菜單測量檢查安裝后超聲波傳感器信號（正常

情況下UP、DN 信號強度≥60以上，信號質量≥50以上）。

第十步：

按   MENU   9     1   菜單測量檢查安裝后超聲波傳感器傳輸時間比。

正常工作情況下該值為100±3%



第十一步：

按   MENU   0     0   菜單測量查看當前瞬時流量和累積流量。

說明：

以上操作步驟為超聲波流量計快速安裝調試設置，按此操作步驟可以完成超聲波流量計安裝及測量出流量數據。其它附注設置參數詳見使用說明書，或詳詢服務熱線0517-86917118。(本文由潤中儀表科技有限公司整理發布)
