工業PLC自動化控制系統實例圖解說明

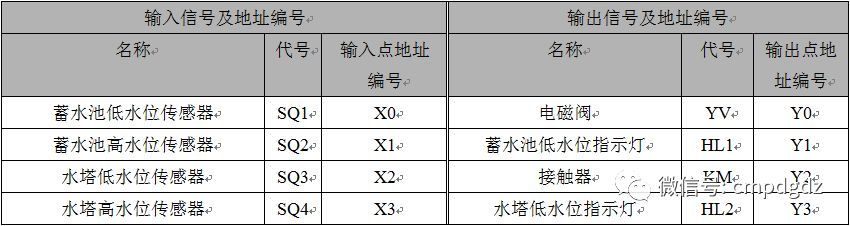

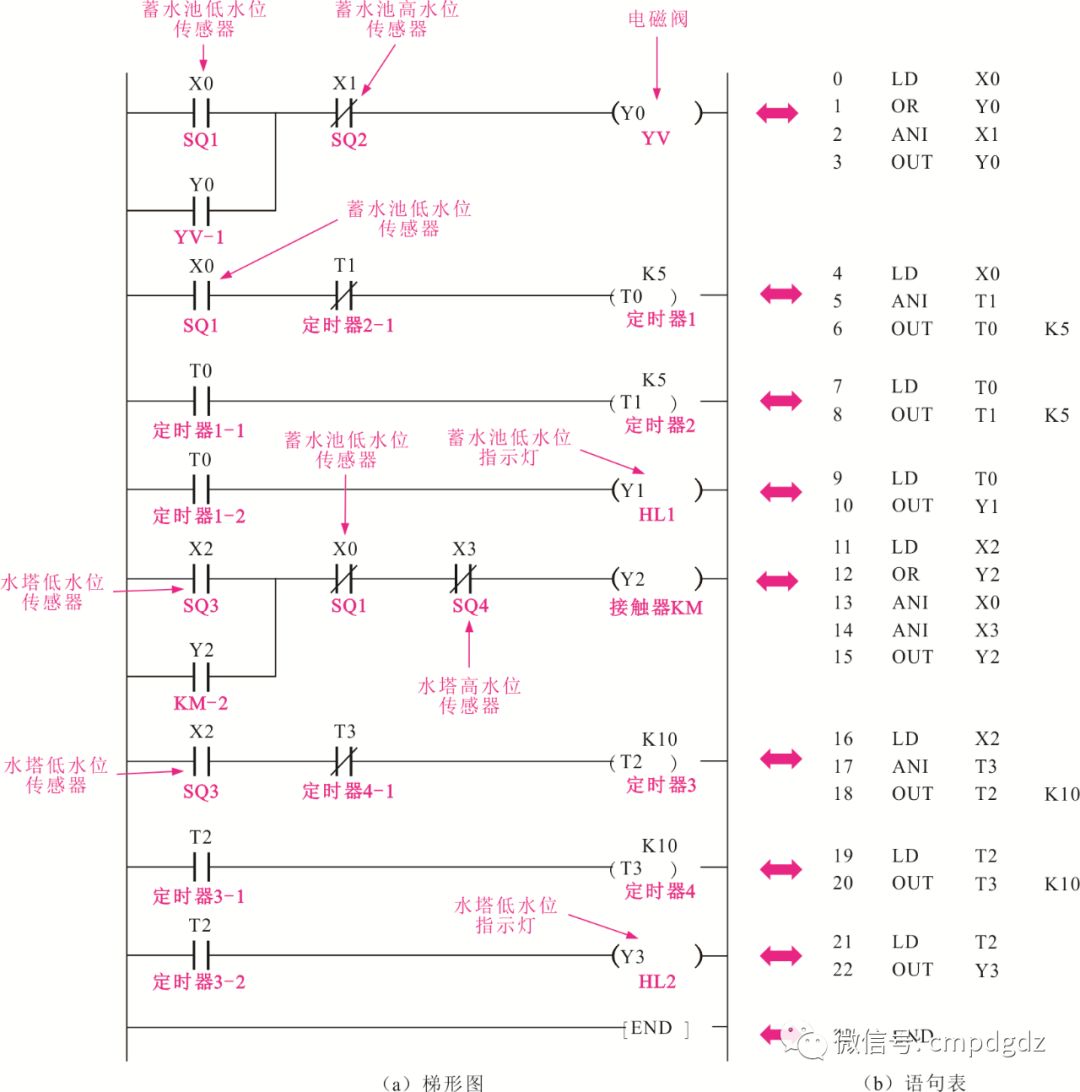

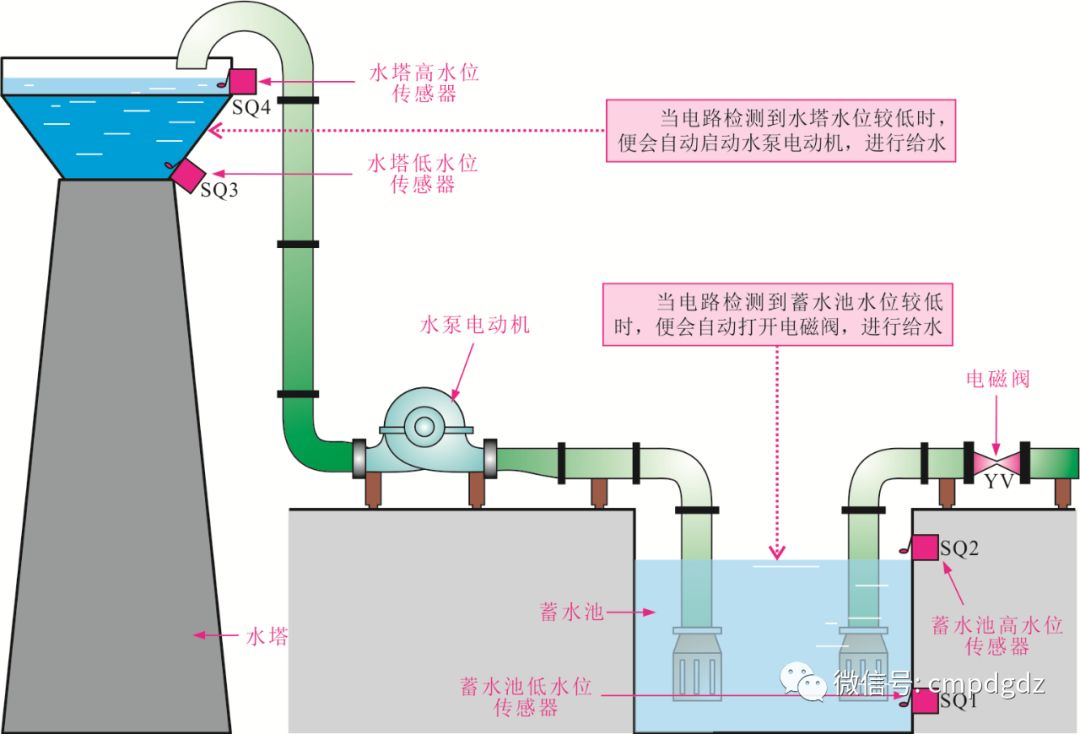

（二）汽車自動清洗PLC控制系統

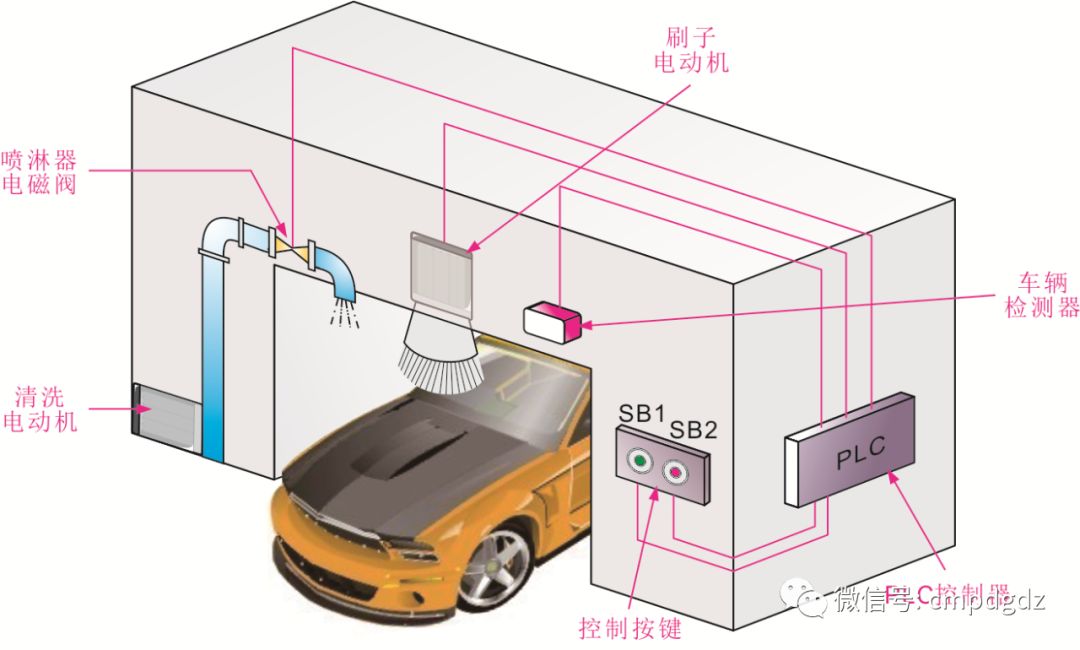

（1）汽車自動清洗PLC控制系統的結構圖

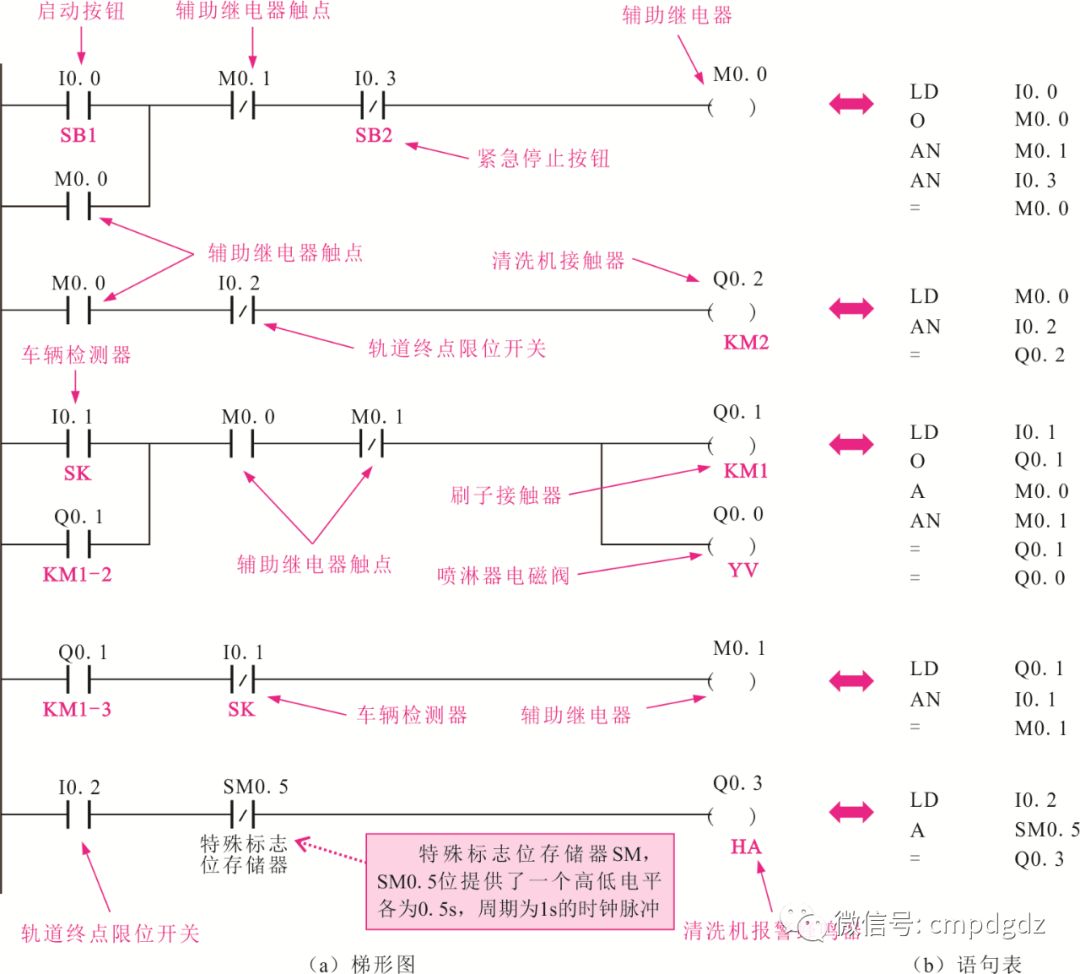

（2）PLC梯形圖和語句表

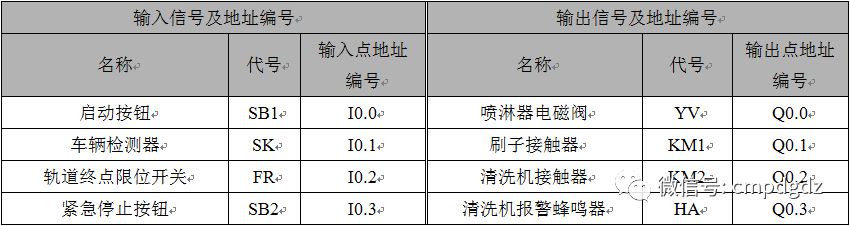

（3）PLC梯形圖I/O地址分配表

采用西門子S7-200系列

（4）控制過程程序分析圖解

<1>車輛清洗的控制過程

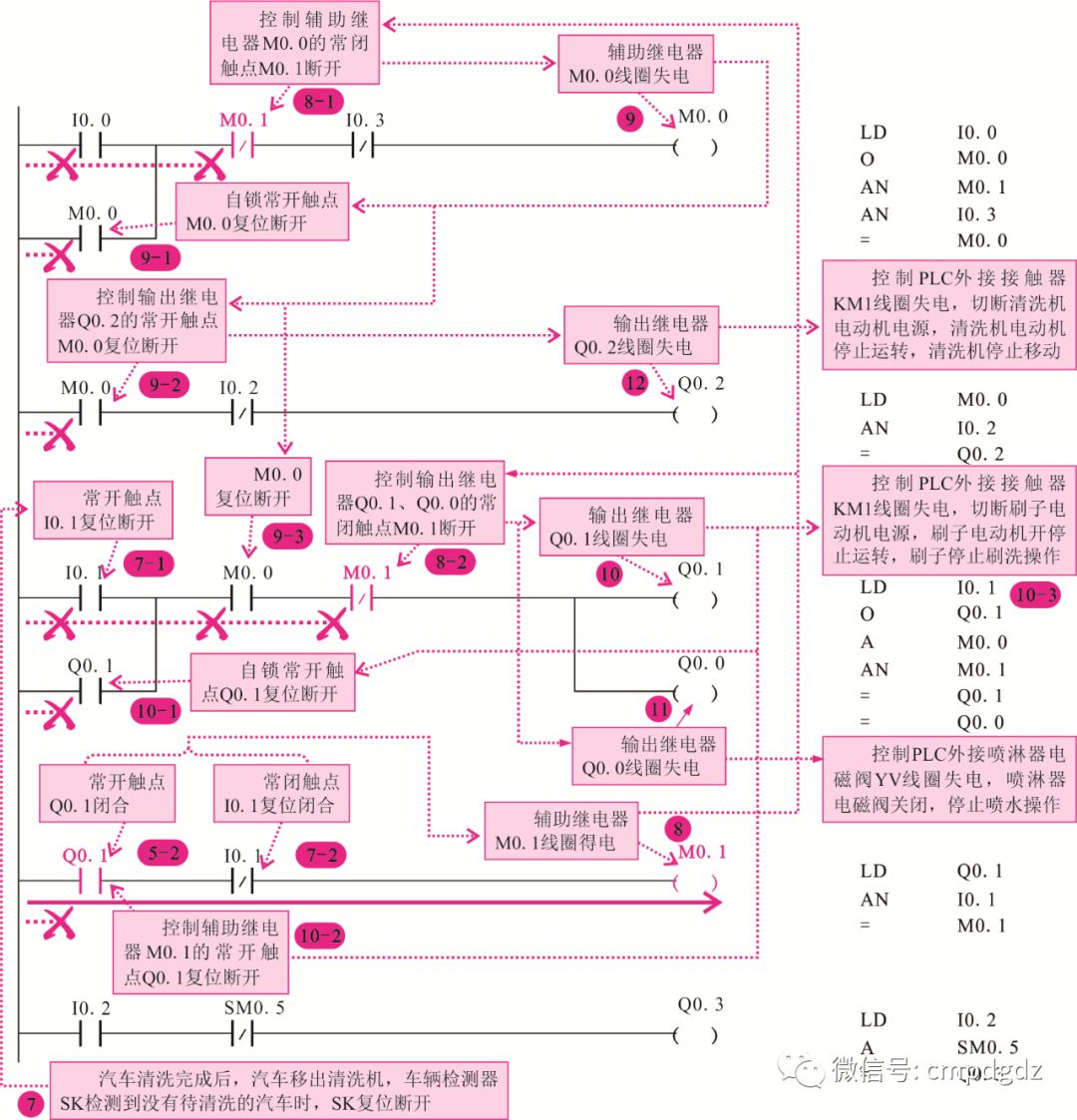

<2>車輛清洗完成的控制過程

<3>車輛清洗過程中的報警控制

（三）工控機床PLC控制系統

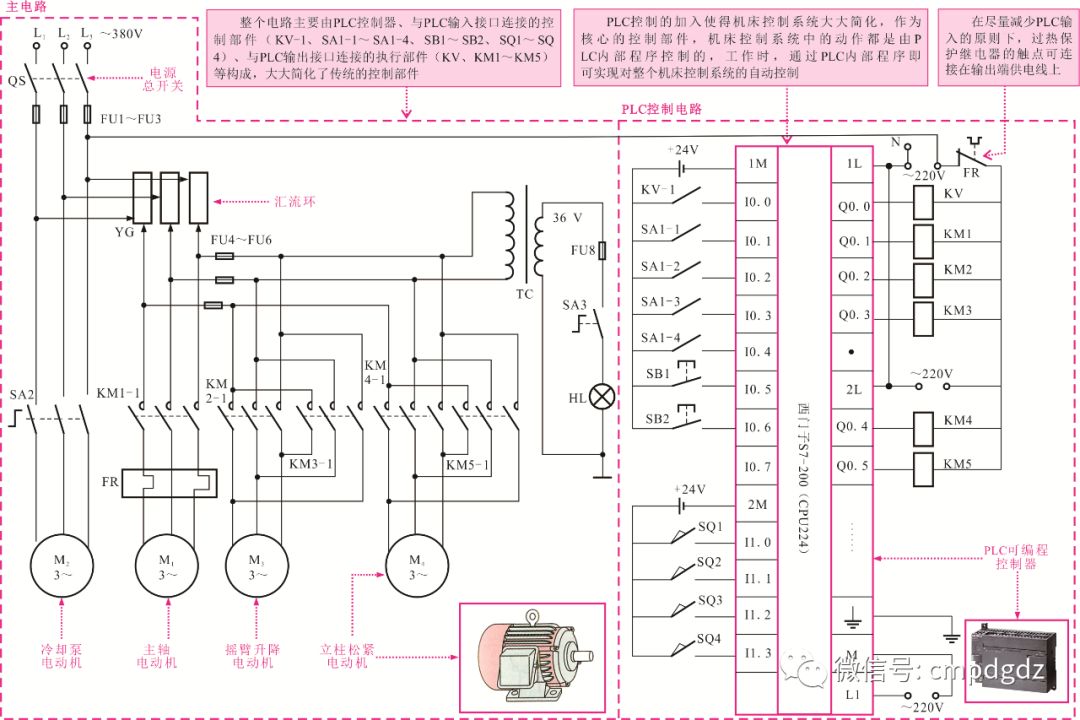

（1）由PLC控制搖臂鉆床的控制系統

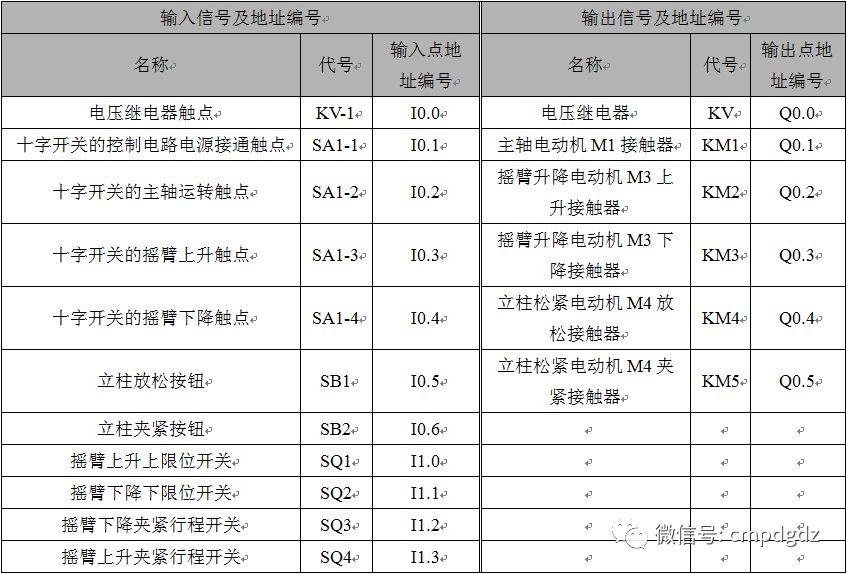

（2）西門子S7-200型（CPU224）PLC的I/O分配表

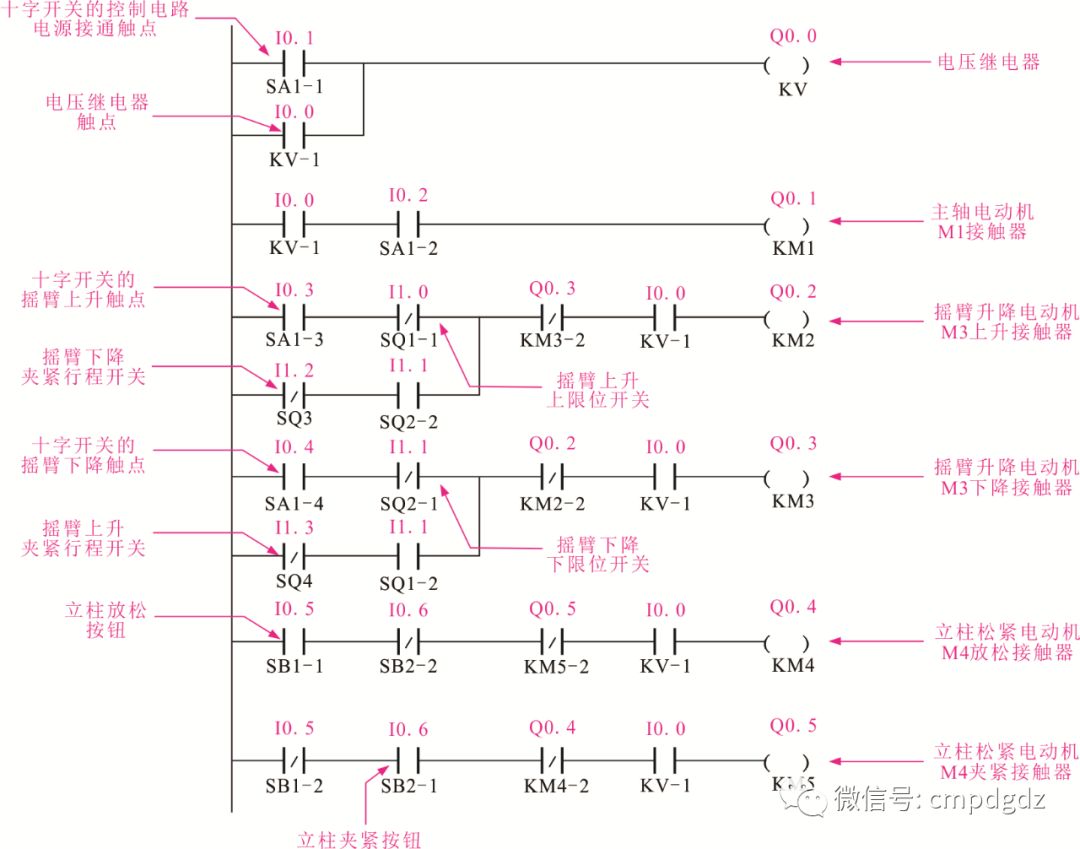

（3）PLC梯形圖

（4）機床PLC控制系統控制過程程序分析圖解

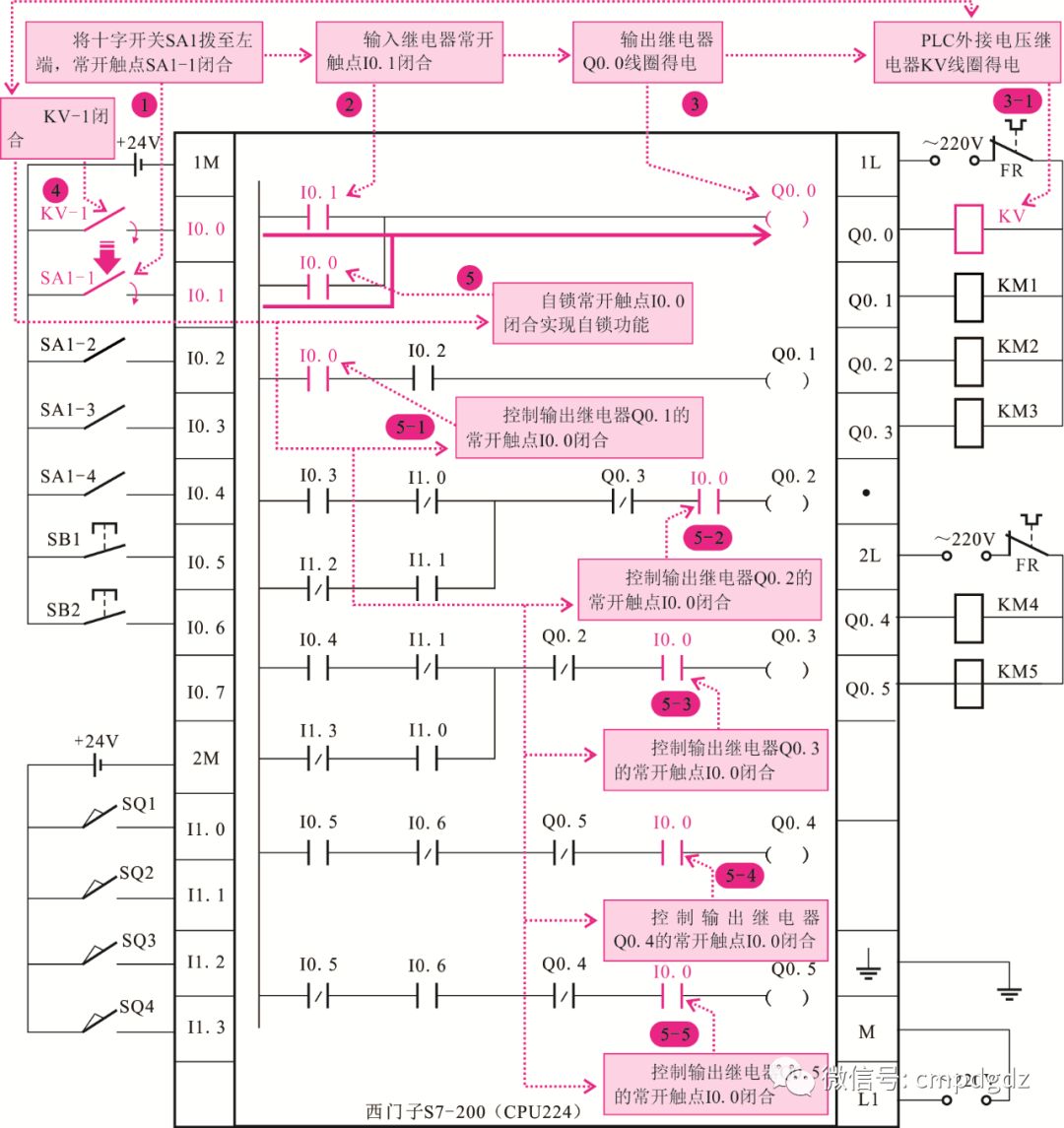

<1>主軸電動機M1的PLC控制過程

<2>升降電動機M3的控制過程

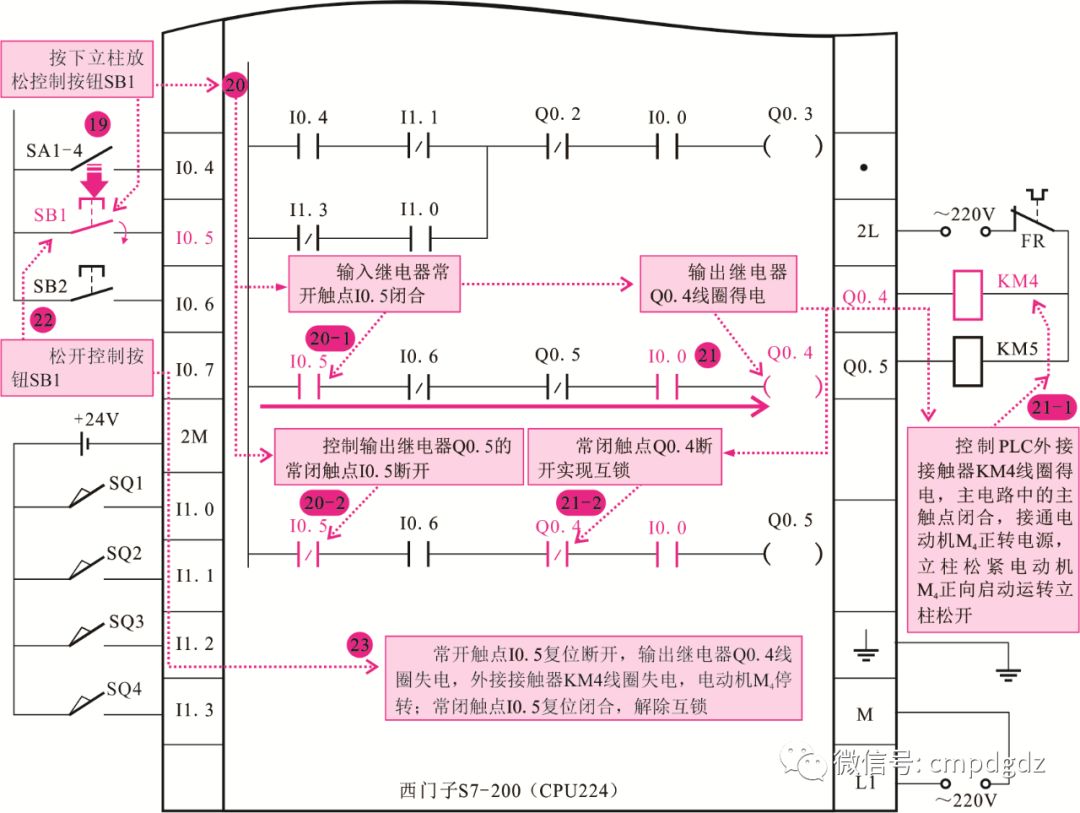

<3>立柱松緊電動機M4的PLC控制過程
