浮球液位計在蓄水池帶液狀態下的具體安裝方法介紹

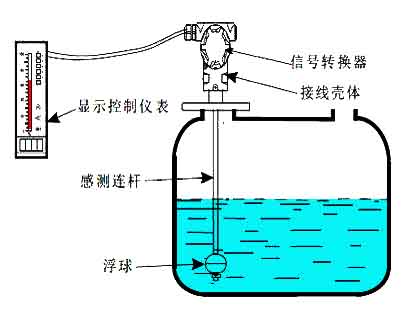

http://m.zcls.cn/ywyb/fqywj/2020.html　　　液位的測量與控制是自控儀表中的一個很重要的組成部分，我公司廠生產的系列液位顯示控制儀，是通過浮球液位計與自動化控制模塊構成的一個系統裝置，由于它對液位測量具有方便 可靠的性能，因此在煉油、電力、化工、制藥及污水處理等領域都得以**的應用。按照其說明書及有關標準圖紙中的介紹、浮球液位顯示控制儀的一次部件一液位傳感器在敞口液池中的安裝方法，是在池內的壁上下的適當位置各做一支架．對浮球液位計的探桿進行固定，使貫穿于探桿上的浮球根據液位的變化而沿著探桿進行上下浮動，以感應桿內的電器元件，使桿內感應變化后的信號以開關量或者4-20mA模擬量信號的方式傳輸給控制室的二次儀表，達到顯示控制液位的目的。本文提出了一種新的浮球液住傳感器在池內帶液狀態下的安裝方法，該方法具有良好的安全性和可操作性，對施工中遇到的此類問題有一定的指導意義。

　　1 安裝方法
　　在某次我對某液位的測量與控制的液位測量系統的安裝中，由于某些環節的原因，當冷卻塔已開始淋水、工作，涼水池內蓄水后，儀表才得以到貨，整體交工在即，工期要求很緊 如果將池內兒百噸的水全部放掉后再進入池內安裝，則工程量很大，而時間也不允許，顯然已不現實。經過反復思考、試驗，zui終采用了對安裝支架進行有效改進的辦法，成功地在池外對池中的傳感器進行了安裝，而且方法簡便、使用可靠。其具體安裝方法如下：

　　(1)用一大于池深的硬桿插入池中準備安裝儀表的部位，間接地測量出水池的準確深度(H)，再用盒尺等測量工具測出池壁的厚度(H)。

　　(2)用40*40*4的角鋼做一整體支架．并在EF段適當位置上開孔，焊二個MI2螺母。AB垂直于CD．CD直于DE。垂直于AB，CD凈尺寸等于池深(H)，ED凈尺寸等于池壁厚(H)，其它尺寸根據儀表及測量要求和池體情況具體酌定。

　　(3)在池外將浮球液位計先安裝在已制作好的支架上，并調整好上下限止擋圈，然后進行模擬試驗，并檢查無誤。

　　總結浮球液位計的產品特點：適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、高溫、腐蝕條件下的液位測量，電容式液位計可靠性高集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變耐振動性能好，能適應液位波動大的情況下工作結構簡單，安裝方便，維護費用低帶精美的磁鋼校正器，現場隨意校調電容式物位計液位計在應用中應注意的幾個問題選型由于被測介質的不同，電容式物位傳感器有不同的型式。
