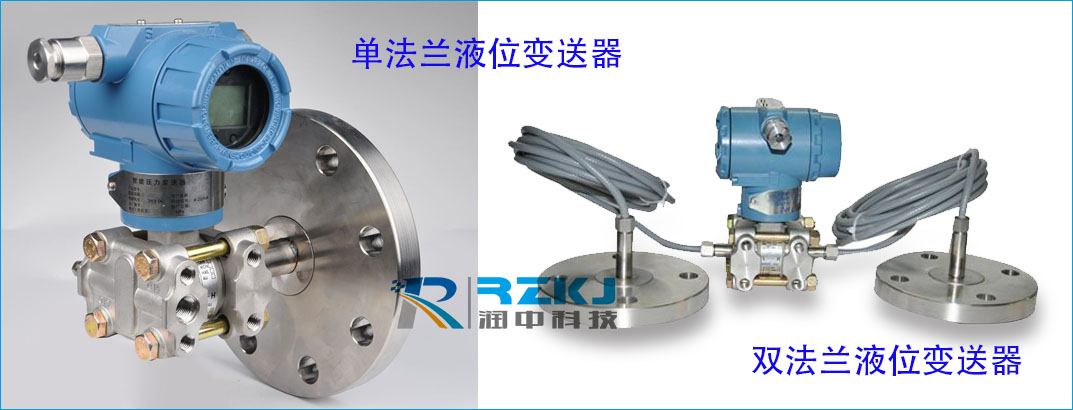

單法蘭液位變送器與雙法蘭液位變送器的相同與區別

單法蘭液位變送器
單法蘭是指變送器的正壓側是法蘭結構，直接與測量介質的接口相連，而負壓側是采用引壓管將測量介質與變送器的容室相連。優點是測量精度高，能達到變送器的測量技術指標，缺點就是負壓管道必須**密封，且需對變送器進行量程遷移，校驗時應將負壓管道內的介質液體的誤差遷移掉。


雙法蘭液位變送器
雙法蘭是指變送器的正、負壓側均是法蘭結構，可以直接與需測量的容器、管道相連。優點是安裝容易，校驗方便，不需量程遷移。缺點是測量精度不高，由于法蘭與變送器之間采用彈性軟管連接，內部應該是充滿硅油，所以對介質壓力變化的傳遞有一定的偏差，外界溫度變換多多少少對硅油有一些影響，所以測量反映上就有一定的誤差。



單法蘭液位計和雙法蘭液位計都是采用靜壓式測量的液位計，那么究竟哪些場合能用單法蘭，哪些場合能用雙法蘭的呢？
 單法蘭液位計測量的是敞開式容器的液位，單法蘭 液位變送器 有設計原理、品種規格齊全、安裝使用簡便等特點。 雙法蘭液位計測量的是密閉式容器的液位；
雙法蘭液位變送器由差壓變送器與智能放大板組合，可構成智能遠傳壓力、差壓變送器，與符合HART協議的手操器配合,可以相互通訊，進行設定和監控。

雙法蘭液位變送器選型注意點
雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。雙法蘭液位變送器又叫雙法蘭變送器或雙法蘭液位計，顧名思義肯定是有兩個法蘭，跟單法蘭液位變送器還是有點區別的。


法蘭式液位變送器在生產的時候經常需要進行特殊環境的工藝處理，要求量程小精度高，還要求法蘭式液位變送器耐高溫、耐腐蝕以及高過載承受能力。 所以在法蘭式液位變送器的選型的時候一定要明確適用范圍。選擇法蘭式液位變送器時主要考慮以下因素:

1、測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等;

2、測量和控制要求，如測量范圍、測量精確度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。

雙法蘭液位變送器選型的時候尤其要注意一個很重要的因素，就是差壓式液位變送器，它是安裝在液體容器的底部，通過表壓信號來反映液位的高度。在制藥、化工行業的液位測量的控制過程中， 盛裝液體的容器經常處于有壓的情況下，此時常規的靜壓式液位變送器變不能滿足測量要求，由于在傳感器電路和結構上的改進，提高了差壓液位測量技術在制藥和食品行業的實用價值。
