智能壓力變送器的日常維護及各種常見故障處理

       變送器是把傳感器的輸出信號轉變?yōu)榭杀豢刂破髯R別的信號的轉換器。變送器在工廠自動化、生產過程用檢測儀表和控制設備中得到了**的應用，用于測量溫度、壓力、流量、水平面和許多其他的過程變量。不同的物理量需要不同的傳感器和相應的變送器。變送器的種類很多，用在工控儀表上面的變送器主要有智能壓力變送器、溫度變送器、流量變送器、電流變送器、電壓變送器等等。智能壓力變送器是流體行業中不可缺少的關鍵原件，現代自動化工業中、智能壓力變送器的使用非常**、但目前不管是進口的還是國產的傳感器，因傳感器本身的不穩定性、或操作不當?shù)仍驎斐蓳p壞或其它故障。對此、客戶在購買傳感器后應嚴格按照產品說明書上面的操作說明及安裝方式進行安裝。后期也需對傳感器進行正確的維護、只有正確的對壓力傳感器進行維護才能有效的提高壓力傳感器的使用壽命、及測量**度。本文主要介紹潤中儀表智能壓力變送器RZ-3351系列智能壓力變送器的組成、常規維護及故障處理。

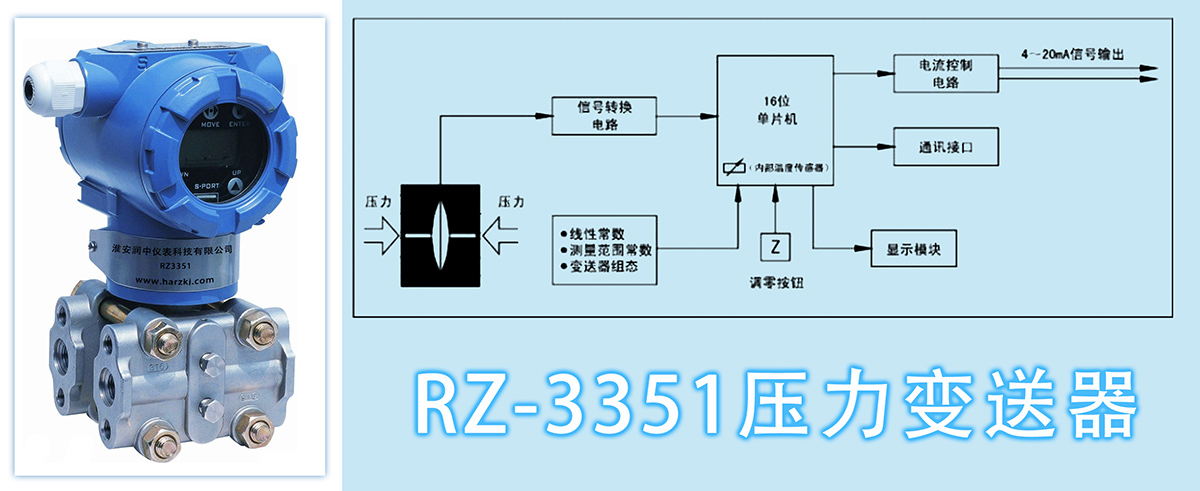

　　一、RZ-3351智能壓力變送器結構圖

---

RZ-3351智能壓力變送器用于測量液體、氣體或蒸汽的液位、密度與壓力，然后將其轉變成4～20mADCTM的電流信號輸出。下面簡單介紹RZ-3351智能壓力變送器的組成，見圖1。



　　二、RZ-3351智能壓力變送器的常規維護

---

　　1、智能壓力變送器在安裝過程中需要檢查安裝孔的尺寸：如果安裝孔的尺寸不合適，傳感器在安裝過程中，其螺紋部分就很容易受到磨損。
　　2、智能壓力變送器使用過程應注意考慮下列情況：防止變送器與腐蝕性或過熱的介質接觸；防止渣滓在導管內沉積；測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣；測量氣體壓力時，取壓口應開在流程管道**，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中；導壓管應安裝在溫度波動小的地方；測量蒸汽或其它高溫介質時，需接加緩沖管等冷凝器，不應使變送器的工作溫度超過極限；冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導致傳感器損壞；測量液體壓力時，變送器的安裝位置應避免液體的沖擊，以免傳感器過壓損壞；接線時，將電纜穿過防水接頭或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
3、智能壓力變送器本身的檢查：檢查儀表使用質量，達到準確、靈敏，指示誤差、靜壓誤差符合要求，零位正確；儀表零部件完整無缺，無嚴重銹垢、損壞，銘牌清晰無誤，緊固件不得松動，接插件接觸良好，端子接線牢固。
　　4、防止渣滓在導管內沉積和傳感器與腐蝕性或過熱的介質接觸。
　　5、測量氣體壓力時，取壓口應開在流程管道**，并且傳感器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。
　　6、測量液體壓力時，取壓口應開在流程管道的側面，以避免沉積積渣。
　　7、導壓管應安裝在溫度波動小的地方。
　　8、測量液體壓力時，傳感器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞。
　　9、冬季發生冰凍時，安裝在室外的傳感器必須采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導致傳感器損失。
　　10、接線時，將電纜穿過防水接頭或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
　　11、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使傳感器的工作溫度超過極限。

三、壓力傳感器常見故障處理方法

---

     a、變送器輸出≥20mA
       1.變送器電源是否正常
          解決辦法:如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤（變送器供電電壓-12V）/（0.02A）Ω
       2.實際壓力是否超過智能壓力變送器的所選量程；
           解決辦法:重新選用適當量程的智能壓力變送器。
       3.壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。
           解決辦法:需發回廠家進行修理。
       4.接線是否松動；
          解決辦法:接好線并擰緊
       5.電源線接線是否正確
            解決辦法:電源線應接在相應的接線柱上

     b、變送器輸出≤4mAOutput≤4mA
         1.變送器電源是否正常
          解決辦法:如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤（變送器供電電壓-12V）/（0.02A）Ω
        2.實際壓力是否超過智能壓力變送器的所選量程；
         解決辦法:重新選用適當量程的智能壓力變送器
         壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。
         解決辦法:需發回廠家進行修理。

    c、變送器無輸出
       1.查看變送器電源是否接反；
         解決辦法:把電源極性接正確
      2.測量變送器的供電電源，是否有24V直流電壓；
         解決辦法:必須保證供給變送器的電源電壓≥12V（即變送器電源輸入端電壓≥12V）。如果沒有電源，則應檢查回路是否斷線、檢測儀表是否選取錯誤（輸入阻抗應≤250Ω）；等等。
      3.如果是帶表頭的，檢查表頭是否損壞（可以先將表頭的兩根線短路，如果短路后正常，則說明是表頭損壞）；
        解決辦法:表頭損壞的則需另換表頭，
      4.將電流表串入24V電源回路中，檢查電流是否正常；
        解決辦法:如果正常則說明變送器正常，此時應檢查回路中其他儀表是否正常。
      5.電源是否接在變送器電源輸入端；
        解決辦法:把電源線接在電源接線端子上。

  d.壓力指示不正確
    1.變送器電源是否正常
       解決辦法:如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤（變送器供電電壓-12V）/（0.02A）Ω

    2.參照的壓力值是否一定正確
       解決辦法:如果參照壓力表的精度低，則需另換精度較高的壓力表。

    3.壓力指示儀表的量程是否與智能壓力變送器的量程一致
       解決辦法:壓力指示儀表的量程必須與智能壓力變送器的量程一致

    4.壓力指示儀表的輸入與相應的接線是否正確
      解決辦法:壓力指示儀表的輸入是4~20mA的，則變送器輸出信號可直接接入；如果壓力指示儀表的輸入是1~5V的則必須在壓力指示儀表的輸入端并接一個精度在千分之一及以上、
      阻值為250Ω的電阻，然后再接入變送器的輸入。

    5.變送器負載的輸入阻抗應符合RL≤（變送器供電電壓-12V）/（0.02A）Ω
      解決辦法:如不符合則根據其不同可采取相應措施：如升高供電電壓（但必須低于36VDC）、減小負載等

    6.多點紙記錄儀沒有記錄時輸入端是否開路；
      解決辦法:如果開路則：（1）不能再帶其他負載；（2）改用其他沒有記錄時輸入阻抗≤250Ω的記錄儀。

   7.相應的設備外殼是否接地
      解決辦法:設備外殼接地

    8.是否與交流電源及其他電源分開走線
        解決辦法:與交流電源及其他電源分開走線

    9.壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。
        解決辦法:需發回廠家進行修理。

    10.管路內是否有沙子、雜質等堵塞管道，有雜質時會使測量精度受到影響；
         解決辦法:需清理雜質，并在壓力接口前加過濾網。

    11.管路的溫度是否過高，壓力傳感器的使用溫度是-25~85℃，但實際使用時好在-20~70℃以內。
         解決辦法:加緩沖管以散熱，使用前好在緩沖管內先加些冷水，以防過熱蒸汽直接沖擊傳感器，從而損壞傳感器或降低使用壽命。
