分體式電磁流量計的接線圖及安裝事項說明

一、分體式電磁流量計接線前需要安裝注意事項


---

⑴ 內部電路板和其他零件的更換及相關操作必須由**工程師或技術人員進行。

⑵ 打開殼蓋前，須保證設備斷電至少10min。殼蓋的打開須由**工程師或技術人員進行。

⑶ 防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。

⑷ 轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子部

件或電路板上的電路圖案，必要時需采取相應的防靜電措施。


二、分體式電磁流量計接線實拍圖


---

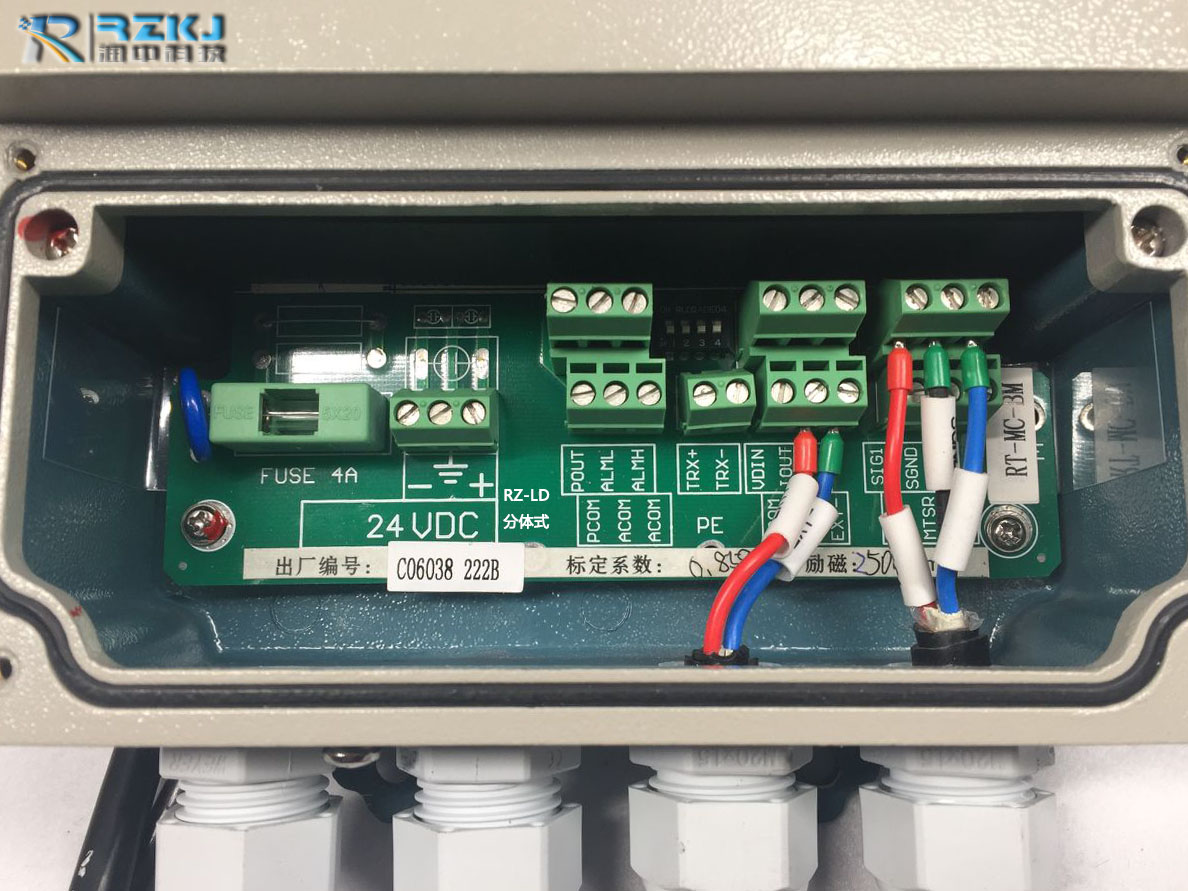

分體式電磁流量計接線圖實拍

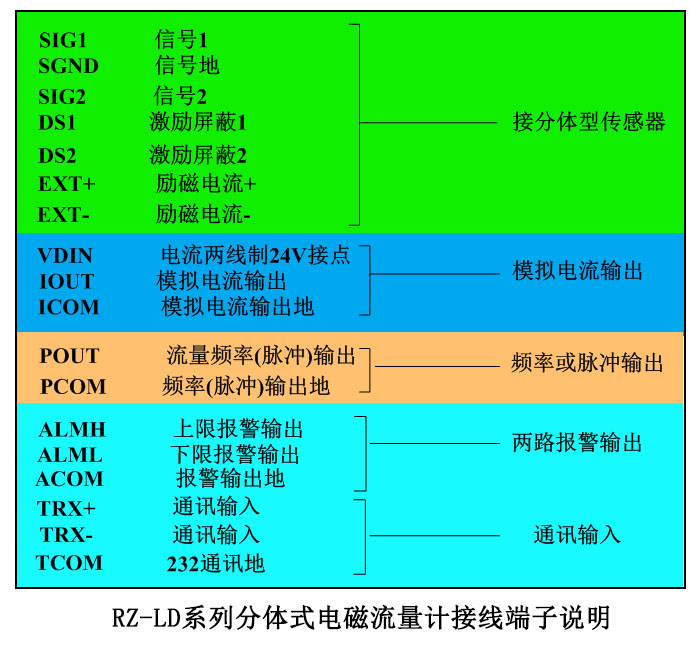

三、分體式電磁流量計接線端子說明


---

四、分體式電磁流量計轉換器接線端子接線圖說明


---

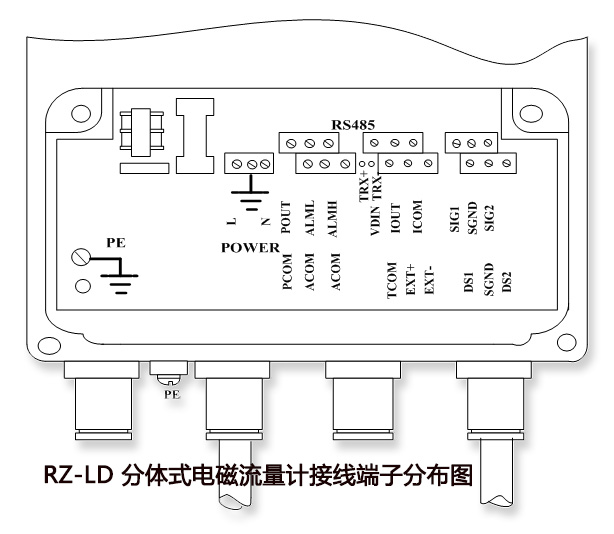

分體式電磁流量計接線端子分布圖

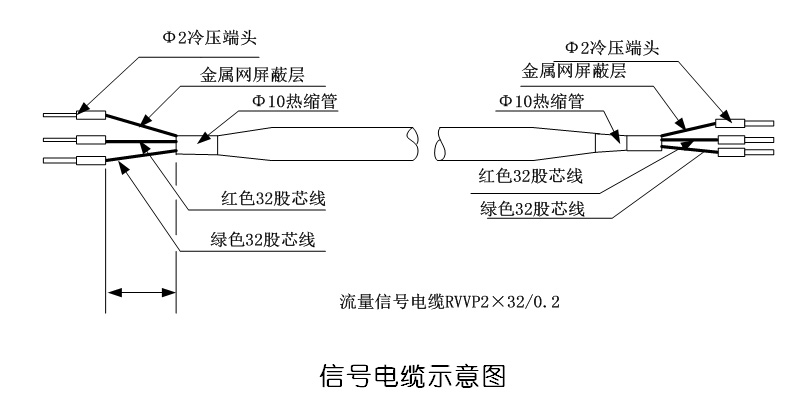

五、分體式電磁流量計電纜結構示意圖


---



六、分體式電磁流量計模擬量輸出


---

模擬量輸出分成兩種信號制：0~10mA和4~20mA信號制。使用時，用戶通過參數設置在兩種信號制中選擇一種即可。

模擬量電流輸出內部為24V供電，0~20mA信號制下，可驅動750Ω的負載電阻。

模擬量電流輸出對應流量的百分比流量，

IO=(測量值/滿量程值 )*電流量程+電流零點


對于0~10mA信號制，電流零點為0mA。

對于4~20mA信號制，電流零點為4mA。

因此，為提高輸出模擬量電流的分辨率，用戶應適當選擇流量計的量程。

流量計在出廠時，制造廠已將模擬量輸出的各參數校準好。一般情況下，不需要用戶再作調整。
