淺析雷達液位計和超聲波液位計在工作原理及應用上的主要區別

工業生產中使用的液位計的產品種類較多，超聲波液位計和雷達液位計都是普遍都有應用的品種，在各類工業、化工、石油、治金、電力等領域中都可見到它們的身影。兩者的相同之處表現為：超聲波液位計和雷達液位計都是采用非接觸式的方式進行液位及物位高度的測量，也都是通過發射測量波與接收回波的之間的時差來進行距離測量的(導波雷達液物位計是例外，是需要直接與介質接觸的)，根據產品的功能和實際使用的情況，我們說超聲波液位計和雷達液位計在是存在一定的區別的，具體的區別表現為以下幾點。

更多雷達物位計、雷達液位計選購及選型，請點擊網址：http://m.zcls.cn/ywyb/znldywj/1345.html



一、超聲波液位計和雷達液位計主要工作原理的不同
測量原理的不同，是兩者區別的主要方面，決定了兩種液位計在其他使用方面的不同。不過因為超聲波的穿透能力和方向性都比電磁波強的多，所以超聲波在各種物體，比如金相探測，物質探傷等方面應用較多。

超聲波是鑒于被測物質的密度的，是聲波的傳導模式，是一種機械波，是需要傳播媒介的，在真空中就不能傳播。

雷達是鑒于被測物質的介電常數的，所以介電常數很低的物質雷達的測量效果就要打折扣，對于固體物質一般也推薦用超聲波。同時雷達發射的是電磁波，不需要傳播媒介，

二、超聲波液位計和雷達液位計適應介質的不同
聲波是機械波，遇到大的密度（氣-液-固）變化界面發生反射，傳播依靠介質，溫度、壓力對測量。
影響大，要引入溫度補償。一般不適用高溫或帶壓力測量。*先，超聲波物位計有溫度限制，一般探頭處溫度不能超過80度，并且聲波速度受溫度影響很大。其次，超聲波物位計受壓力影響很大，一般有求0.3MPa以內，因為超聲波是通過壓電物質的振動來發射的，壓力太大時發聲部件會受影響。第三，當測量環境中霧氣或粉塵很大時將不能很好的測量。

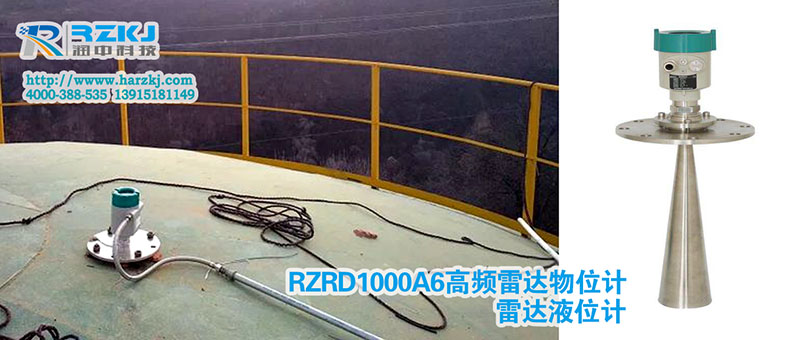

雷達探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。以電磁波為檢測信號，在介電常數發生變化的界面發生反射，電磁波可在真空中傳播，基本 不受溫度、壓力變化影響，所以可用于高溫、高壓場合。不適合用于極低介電常數介質的測量。
雷達的是電磁波，不受真空度影響，對介質溫度壓力的適用范圍又很寬，隨著高頻雷達的出現，其應用范圍就更加**了，所以在物位測量中，雷達是一個非常好的選擇。

三、其他區別表現
1.雷達測量范圍要比超聲波大很多。雷達的發射角度比超聲波大，在小容器或瘦長的容器不推薦用非接觸式雷達，一般推薦導波雷達液位計(雷達物位計)。
2.雷達有喇叭式、桿式、纜式，相對超聲波能夠應用于更復雜的工況。
3.超聲波精度不如雷達，在儲罐上肯定是用高精度雷達的，而不會選超聲波。
4.雷達相對價位較高。一般情況下超聲波比雷達低，當然一些大量程的超聲波價格也是很高的，如6～70米的量程，這時雷達也達不到，只能選超聲波!
5.用雷達的時候要考慮介質的介電常數。
6.超聲波不能應用于真空、蒸汽含量過高或液面有泡沫等工況。

四、其他需要注意的地方：
但是不論是雷達液位計還是超聲波液位計，在安裝過程中都必須注意安裝位置，注意盲區。比如安裝在罐體上時，不要裝在進料口，不要裝在人梯附近，離罐壁要有300到500mm的距離，防止回波干擾。在有攪拌，液面波動大的時候也要選擇合適的安裝方法?？傊?，沒有十全十美的東西。
