磁翻板液位計主導管內襯四氟防腐設計簡要說明

     磁翻板液位計對于罐體液位的測量具有非常強的優勢，無論是水性介質，還是酸性、堿性的化工液體原料，以及石化企業的各類油器，都有非常強的適應性，不過對于不同的介質與測量要求，對于磁翻板液位計的材料加工與配件的配置有不同的要求，本文對于經常會遇到的具有腐蝕性的酸堿性液體測量的磁翻板液位計，是如何做了防腐功能做一個簡要描述。

要了解更多磁翻板液位計選型，請點擊下面網址：http://m.zcls.cn/cfbywj/1155.html

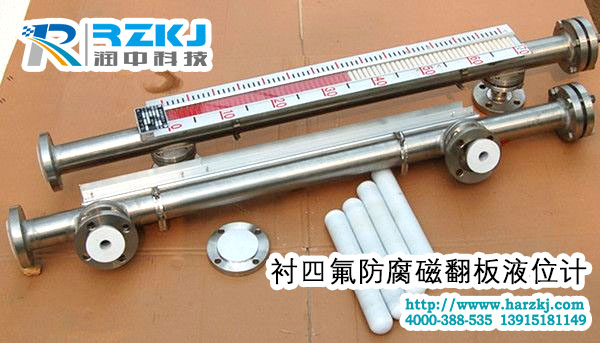

     磁翻板液位計的使用過程中應如何解決防腐問題呢？*先分析一下磁翻板液位計的結構組成，防腐磁翻板液位計計主導管包含導管、上法蘭、下法蘭、兩塊連接法蘭、兩只側短節，導管以及兩只側短節全部用聚四氟乙烯內襯，、連接法蘭與導管采用直接焊接的方式，聚四氟乙烯內襯層直接從導管翻邊到連接法蘭上，連接法蘭與側短節之間采用錐度密封，錐度密封的角度為30－60°。

　　由于選用聚四氟乙烯材質作襯里以及連接法蘭與導管之間的直接連接，從而使磁翻柱和傳感器更易安裝在導管上，實現了防腐磁翻板液位計計測量無盲區，并且具有優異的防腐蝕性能可測量任意種類的酸堿鹽等強腐蝕性介質；制造成本同比大幅下降。顯示面板裝置。包括由顯示面板、磁翻柱／片、導軌、導軌槽組成，其導軌槽和面板為整體一次成型構成，在導軌槽內側置有凹型導軌，凹型導軌的中間安裝磁翻柱／片。
　　結構簡單，整體密封性好，四周無縫隙結構，其密封面積小，水、腐蝕性氣體、灰塵等極不易進入內部，使導軌和反轉色片（柱）間摩擦力大大減小，反轉靈活或無卡住現象產生，使液位能正常顯示，液位計不易失靈。單根長度可根據需要任意加工，密封效果達到ip55或ip65等級。完全滿足各種外界氣候條件下的使用。
